Tarjeta madre ASUS Z97-A, optimiza tu sistema con un clic [Reseña]

Características de la Tarjeta madre ASUS Z97-A

Primero, vamos a analizar brevemente algunas características de la tarjeta madre ASUS Z97-A.

• Optimización 5-Way con Dual Intelligent Processors 5 – Optimización general del sistema con un clic
• M.2 & SATA Express – Acelera tu sistema con una velocidad de transferencia de 10Gb/s.
• Crystal Sound 2 e Intel Gigabit Ethernet — Una combinación para ganar.
• ASUS HomeCloud – Acceso al PC remotamente, reproduce contenidos multimedia cuando desees, y organiza tus archivos desde donde estés.
• Calidad comprobada – 5X Protection. Más de1000 dispositivos compatible. Más de 7000 horas de validación.

CPU

• Intel® Socket 1150 para la 5a y 4a Generation de procesadores Core i7/Core i5/Core i3/Pentium/Celeron
• Soporta Intel 22 nm CPU
• Soporta Intel Turbo Boost Technology 2.0

Chipset

• Intel Z97

Memoria

• 4 x DIMM, Max. 32GB, DDR3
• Arquitectura de Memoria Dual Channel
• Soporta Intel Extreme Memory Profile (XMP)

Tarjeta gráfica

• Tarjeta gráfica integrad Intel HD Graphics support
• Soporte de salida Multi-VGA: Puertos HDMI/DVI-D/RGB/DisplayPort
• Soporta HDMI con una resolución máxima de 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
• Soporta DVI-D con una resolución máxima de 1920 x 1200 @ 60 Hz
• Soporta RGB con una resolución máxima de 1920 x 1200 @ 60 Hz
• Soporta DisplayPort con una resolución máxima de 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
• Soporta hasta 3 pantallas simultaneamente.

Soporte Multi-GPU

• Soporta NVIDIA Quad-GPU SLI™ Technology
• Soporta AMD Quad-GPU CrossFireX™ Technology

Puertos de Expansión

• 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
• 1 x PCIe 2.0 x16 (x2 mode)
• 2 x PCIe 2.0 x1 *1
• 2 x PCI

Almacenamiento

Intel® Z97 chipset :

• 1 x SATA Express port, compatible con 2 puertos SATA 6.0 Gb/s
• 1 x M.2 Socket 3, , con M Key, tipo 2260/2280 storage devices support (PCIE mode)
• 4 x SATA 6Gb/s port(s), gray
• Support Raid 0, 1, 5, 10

Para características más detalladas visiten la siguiente dirección: Ver Características

[/desplegable]

Empaque y Contenido

La Z97-A viene en una caja mayormente negra. Lo primero que capta nuestra atención es la imagen del disipador pasivo promocionado la nueva tecnología de 5-way Optimization de ASUS. También están presentes el logotipo de ASUS, el modelo de la tarjeta madre y algunas características.

En la parte posterior, ASUS nos presenta un desglose extenso de las nuevas características de la ASUS Z97-A. Sin embargo, puedes consultar la página web oficial de la tarjeta madre para mayor información sobre sus amplias capacidades.

Al abrir la caja, descubrimos la tarjeta madre dentro de una bolsa antiestática asegurada firmemente en la caja por el cartón lateral. Los accesorios adicionales están situados abajo de la tarjeta madre.

Accesorios

Entre la lista de accesorios, ASUS ha incluido lo siguiente con la ASUS Z97-A:

• Un disco con los controladores y utilidades de ASUS
• Una guía de usuario
• Un folleto de las características exclusivas de las tarjetas madres Z97 de ASUS
• Tres cables SATA III
• Una puente SLI flexible
• Dos adaptadores Q de ASUS
• Un I/O Shield

Una mirada más cercana a la ASUS Z97-A

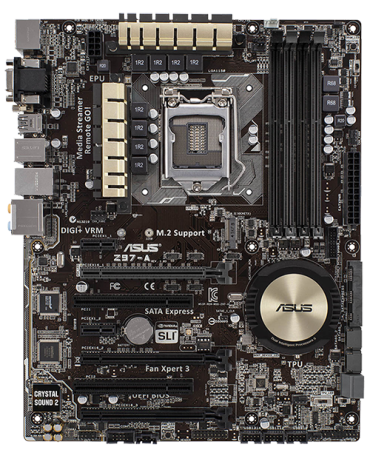

La ASUS Z97-A tiene un factor de forma ATX. El PCB es de un color marrón oscuro. Las otras partes de la tarjeta madre tienen una mezcla de negro y gris oscuro. Los disipadores pasivos se resaltan por su color oro bajo.

Acercándonos un poco, podemos observar que la ASUS Z97-A tiene un diseño de alimentación digital de 8 fases. Los MOSFET son enfriados por dos disipadores pasivos de color dorado con negro. Justamente detrás de los dos disipadores está situado el conector ATX de 8 pines.

En la esquina superior derecha de la tarjeta madre están situado dos switch. El switch de MemOK! configurará tus memorias RAM en caso de que no sea compatibles con la tarjeta madre. Mientras el switch de EZ_XMP realiza un overclock a tus memorias RAM para obtener un rendimiento extra.

Tienes a tu disposición cuatro ranuras de memoria RAM con arquitectura de doble canal con soporte hasta 32GB y una frecuencia de 3200MHz.

En esta toma, notamos los cuatro puertos SATA III. A la derecha de los puertos SATA III, está el puerto de SATA Express. Cuando no esta en uso el puerto de SATA Express, puedes utilizar sus dos puertos SATA III como normal.

ASUS ha rediseñado la estética de sus disipadores pasivos por completo para sus tarjetas madres Z97 de la serie Classic. El disipador tiene una forma circular ahora y utiliza un color dorado.

Abajo del disipador del chipset, encontramos un switch TPU. Al activarlo, se configura automáticamente la frecuencia del procesador para un rendimiento óptimo. A su derecha, tenemos un switch EPU que detecta la configuración de tu sistema para optimizar el consumo energético.

Debajo del socket del procesador, ASUS ha incluido un conector M.2 para los dispositivos de estado sólido de ese factor de forma.

La Z97-A tiene un número generoso de puertos de expansión para tu uso. Tienes:

• Dos puertos PCI Express 2.0 x1
• Dos puertos PCI Express 3.0/2.0 x16 (Corriendo a x16/x8)
• Un puerto PCI Express 2.0 x16 (Corriendo a x4)
• Dos puertos PCI

Sin embargo, la Z97-A solamente soporta hasta dos tarjetas gráficas AMD Radeon o NVIDIA GeForce en una configuración Crossfire o SLI respectivamente.

Abajo el último puerto PCI Express 2.0 x16, ASUS se ha incorporado un botón de encendido. Esto te permite encender tu sistema o despertarlo de la hibernación. Y a su izquierda de este botón, tenemos un conector de Thunderbolt por si piensas utilizar en un futuro.

Los componentes de audio están ubicados en la esquina inferior izquierda de la Z97-A separados de los otros componentes de la tarjeta madre. La Z97-A utiliza el nuevo Crystal Sound 2. Esta solución emplea el uso de un códec de audio Realtek ALC 892 protegido por un escudo electromagnético como se puede apreciar en la fotografía. Por otra parte, Asus utilizó una capa individual para cada canal con la finalidad de mantener la calidad del sonido. Y para enriquecer la calidad aún más, se ha incorporado amplificador de audio. Por último, podemos apreciar los capacitores japoneses de primera calidad marca Nichicon.

Y para finalizar, echamos un vistazo al panel trasero para ver que puertos posteriores I/O trae la ASUS Z97-A.

• Un puerto Displayport
• Un puerto HDMI
• Un puerto D-Sub
• Un puerto DVI-D
• Dos puertos de USB 2.0
• Un puerto PS2 para teclado o mouse
• Un puerto LAN de Gigabit
• Cuatro puertos USB 3.0
• Cinco conectores de audio

Desglose Del BIOS

ASUS ha mejorado extensamente la interfaz de su BIOS desde su diseño hasta sus colores. Desafortunadamente, el BIOS solamente tiene una resolución de 1024 x 768. Sin embargo, la nueva interfaz tiene una estética agradable y moderna lleno de elementos visuales como graficas dinámicas e iconos animados. En general, la navegación con el teclado y mouse dentro del BIOS resulta una experiencia muy fluida.

Cuando entres al BIOS por primera vez, por defecto se te presenta la interfaz gráfica de usuario conocido como EZ-Mode. Toda la información relevante de tu sistema es mostrado en pantalla. Puedes hacer ajustes a las opciones con un solo clic o arrastrándolos.

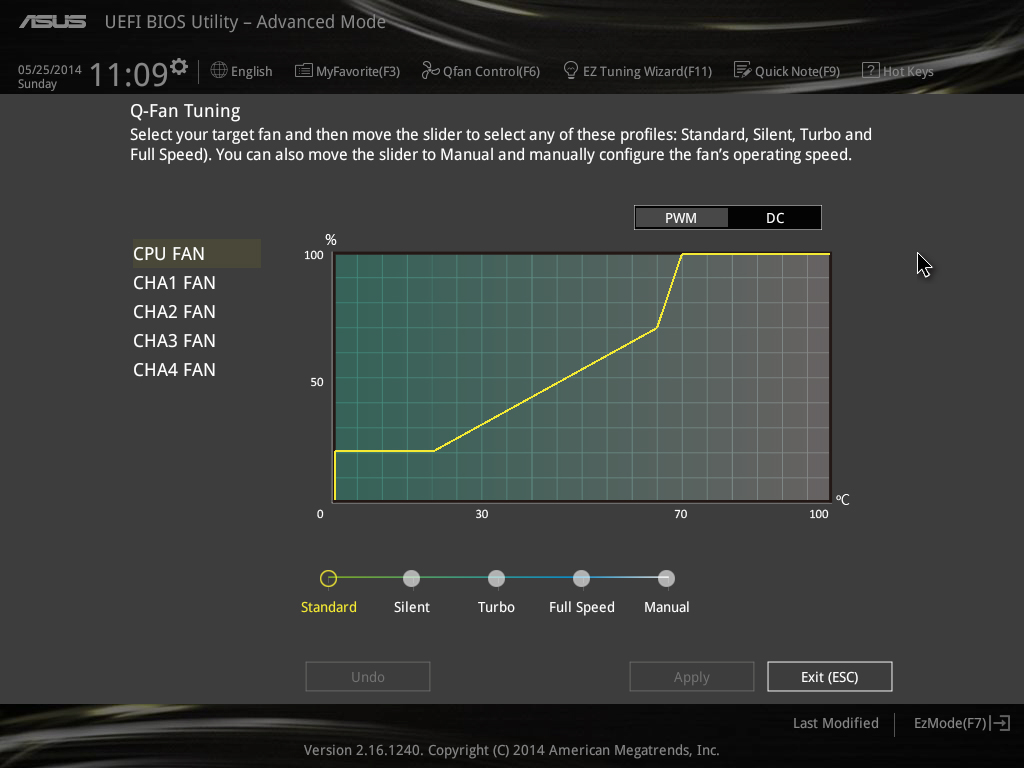

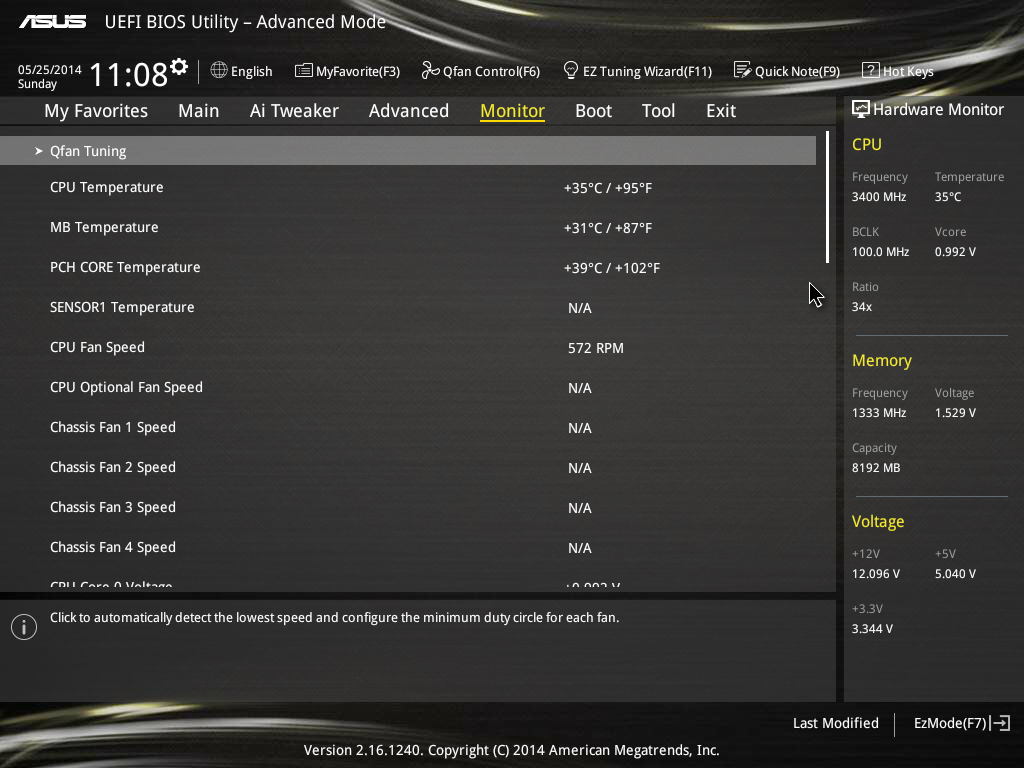

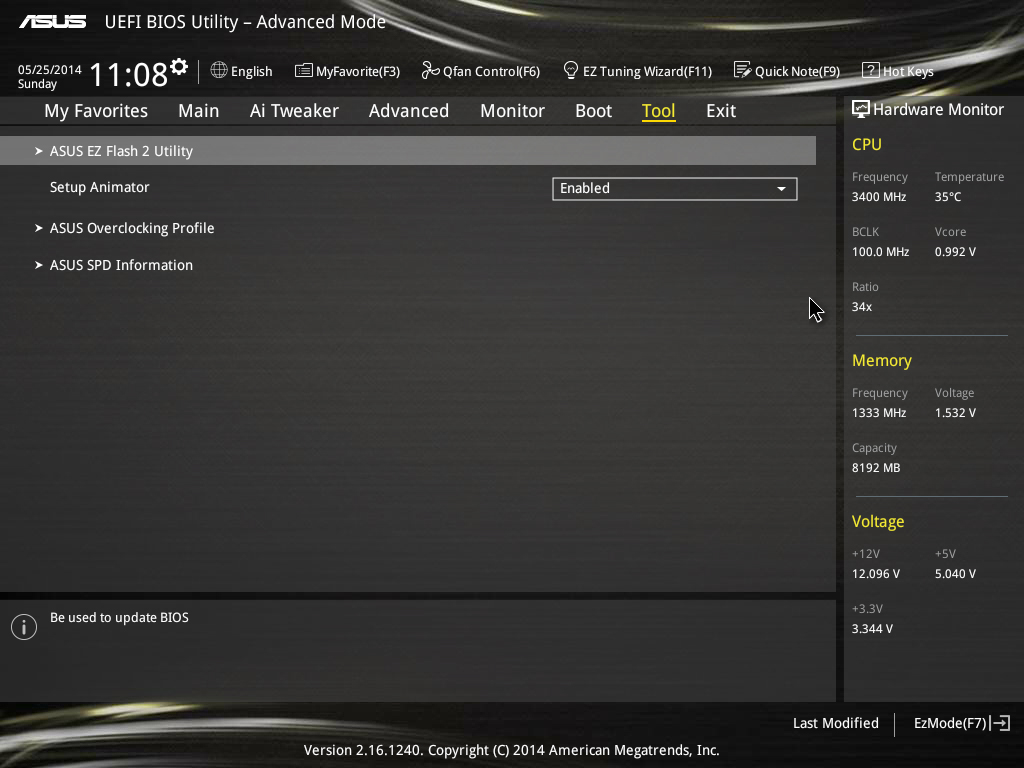

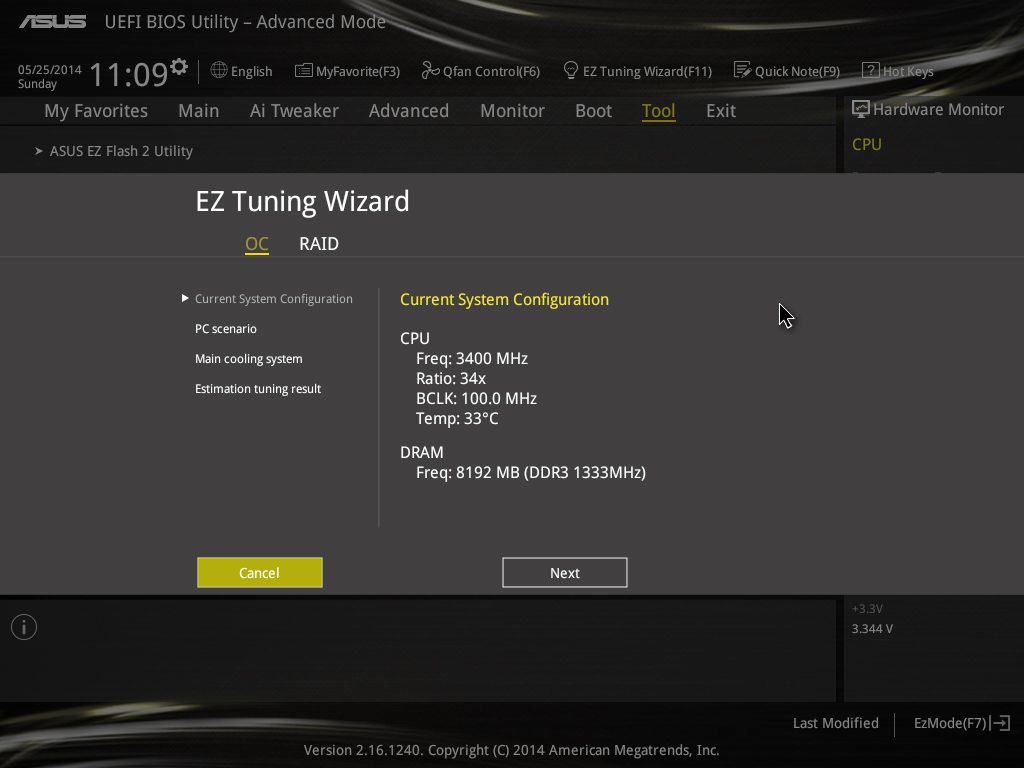

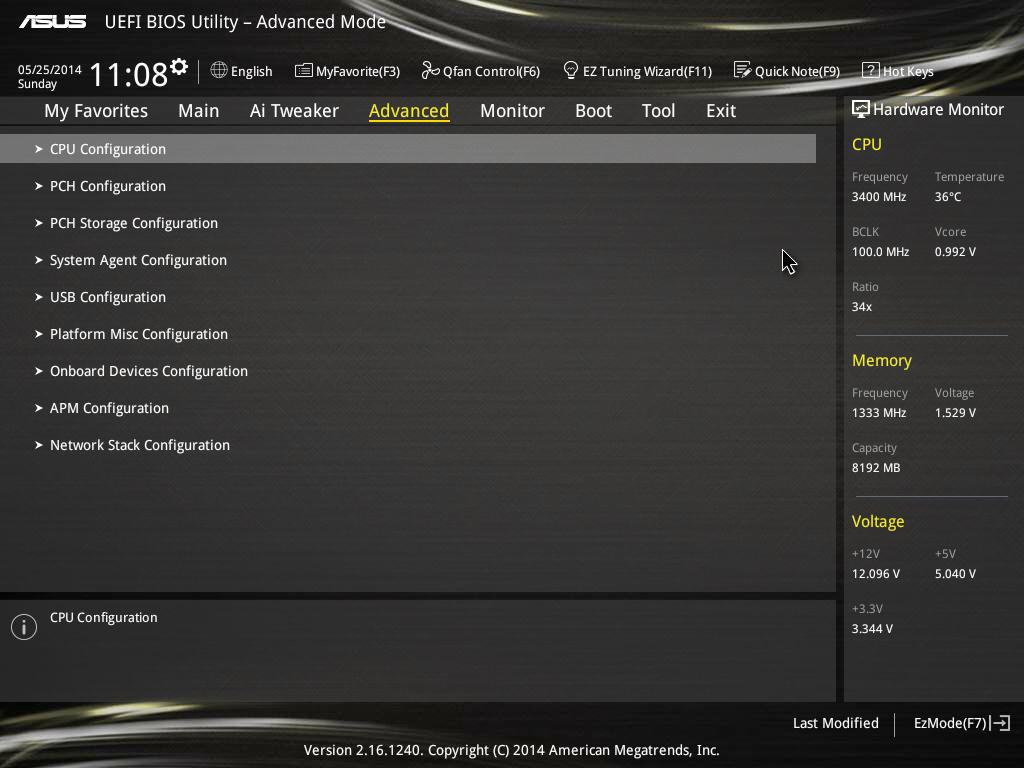

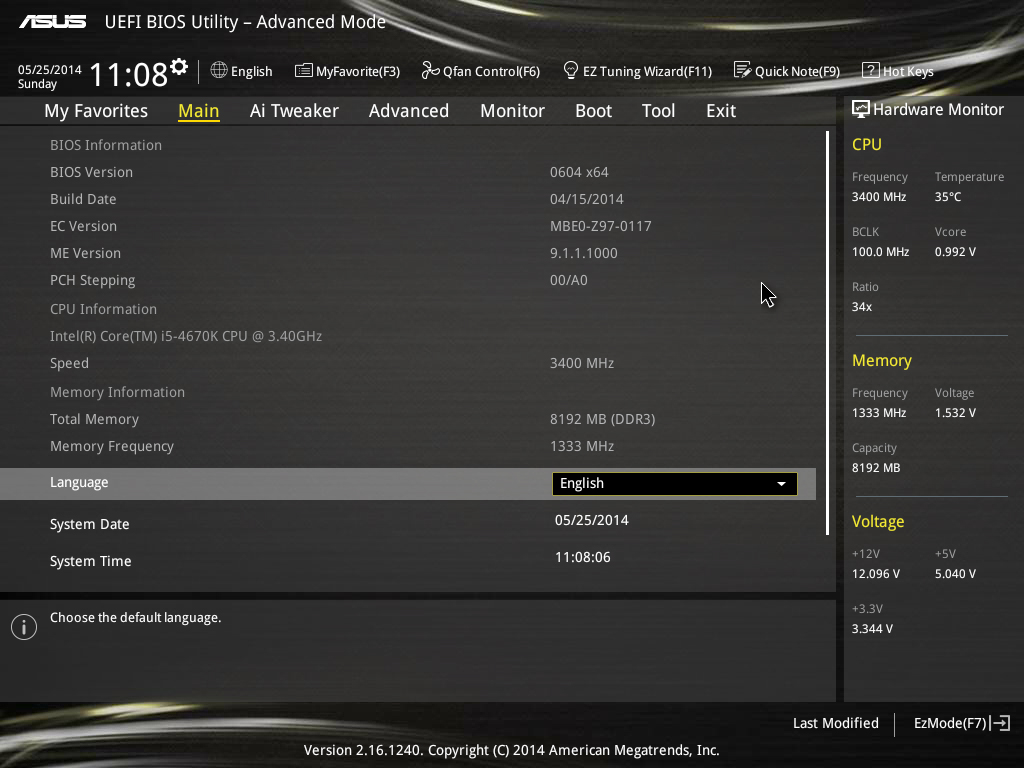

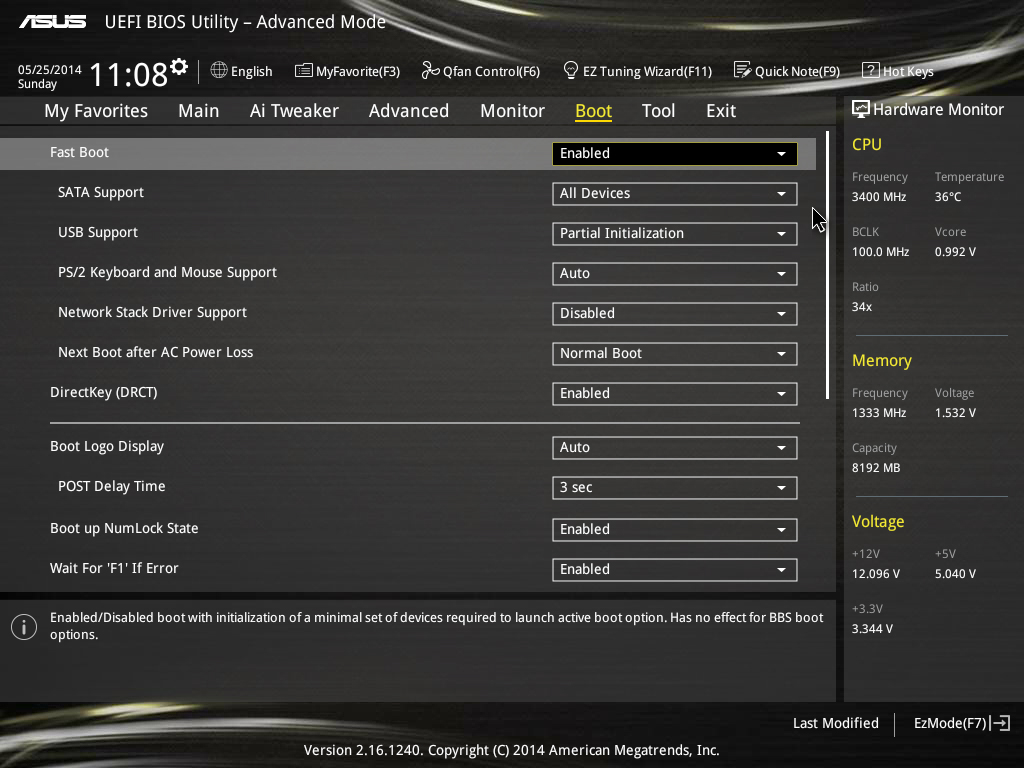

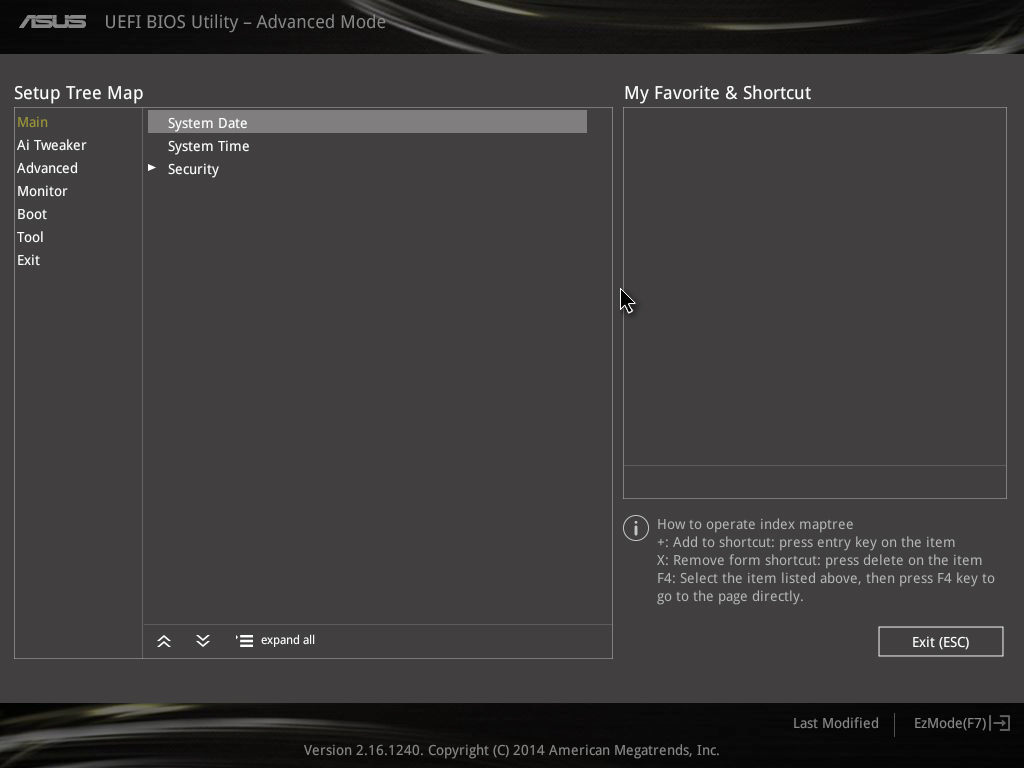

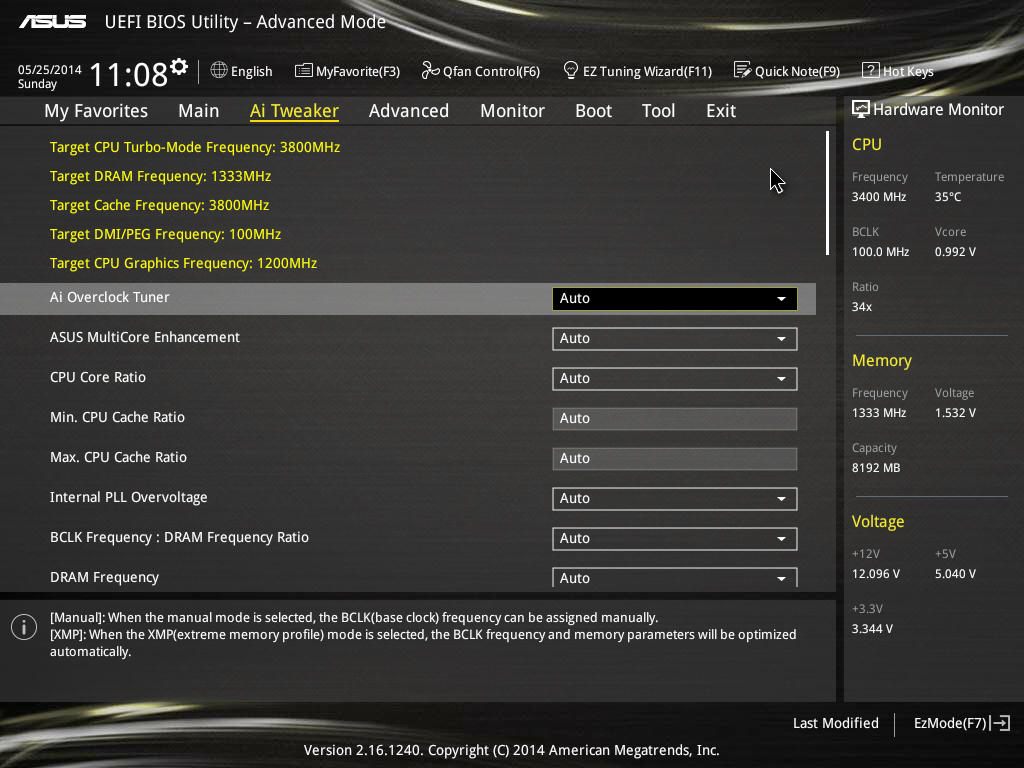

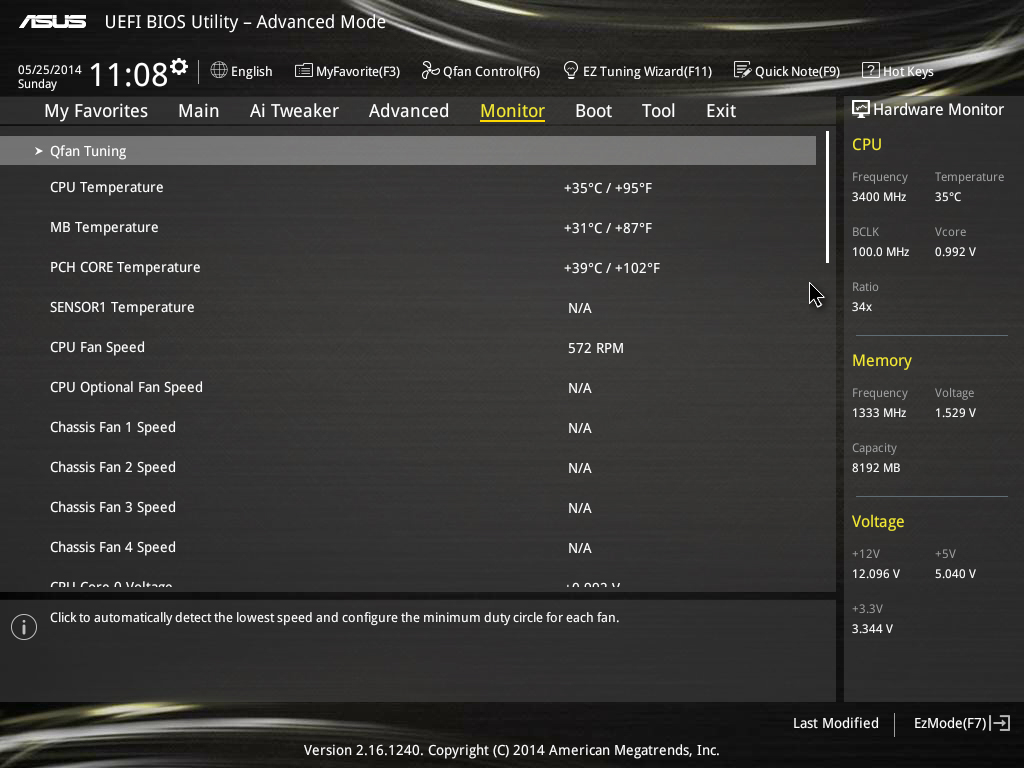

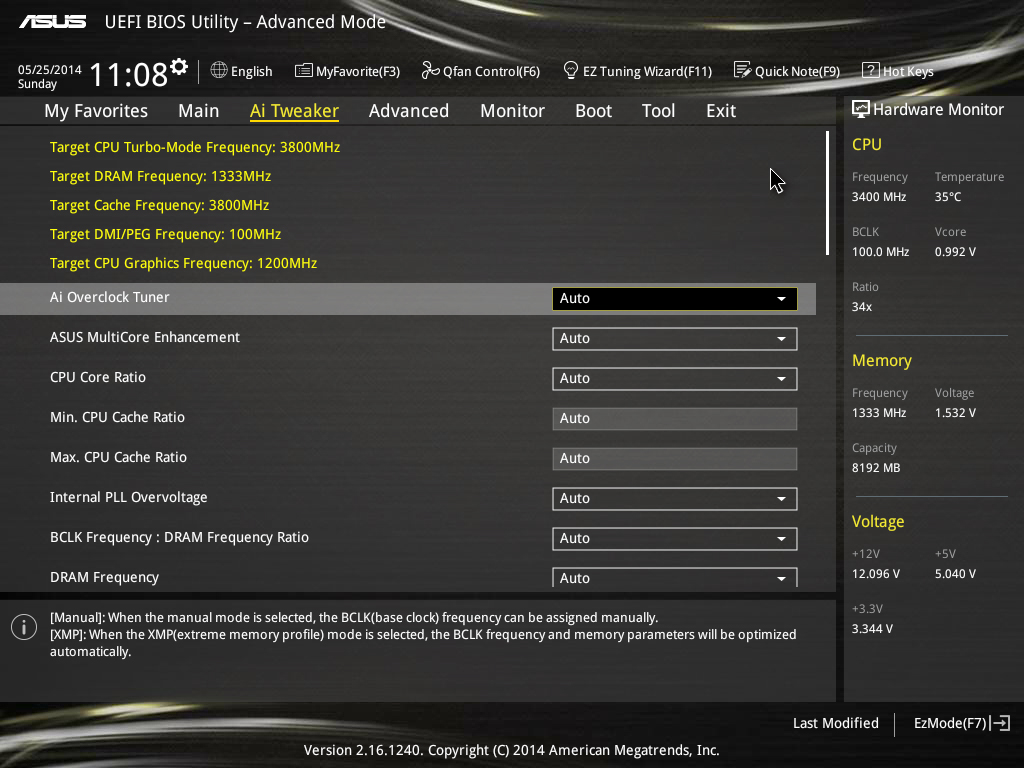

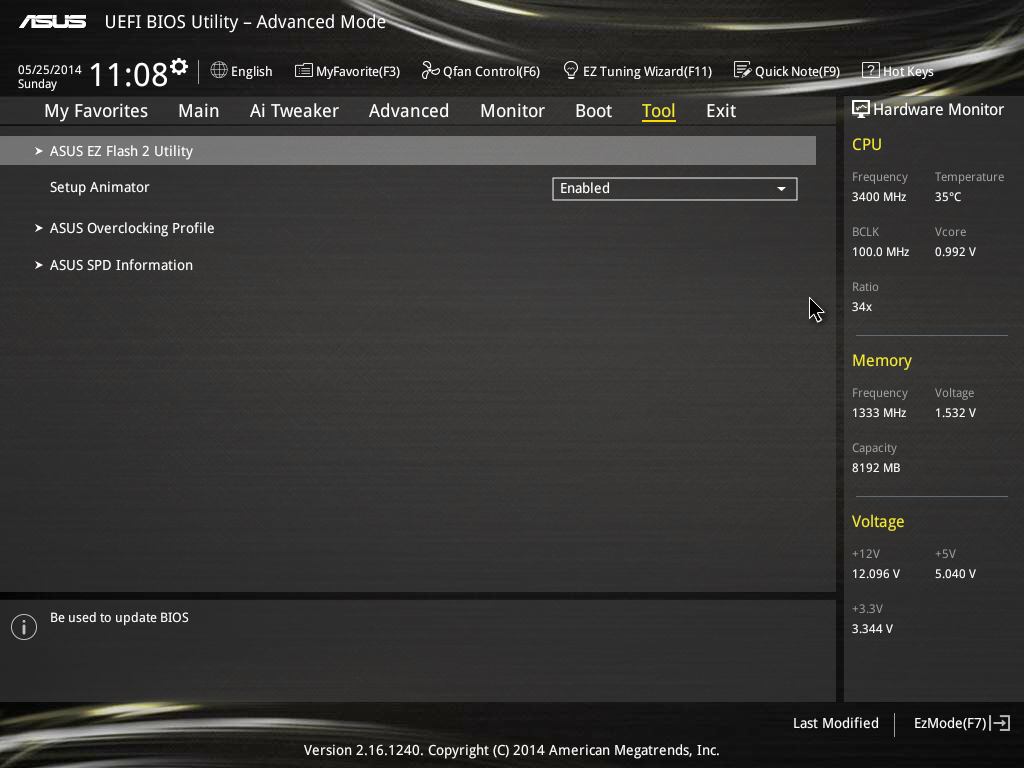

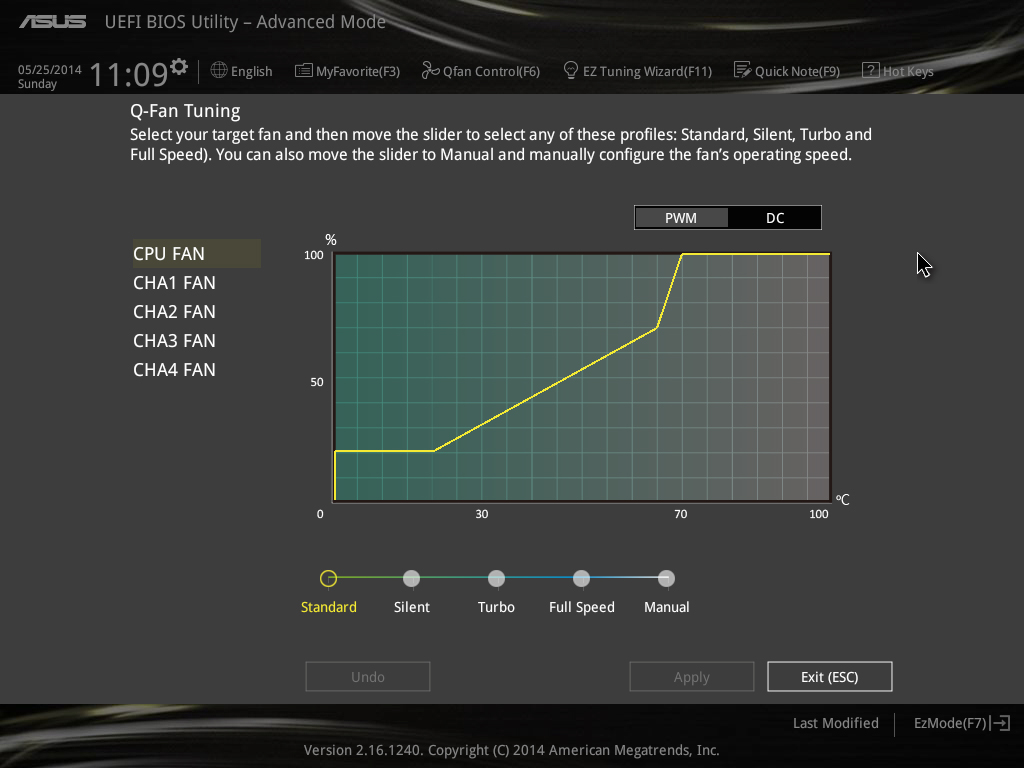

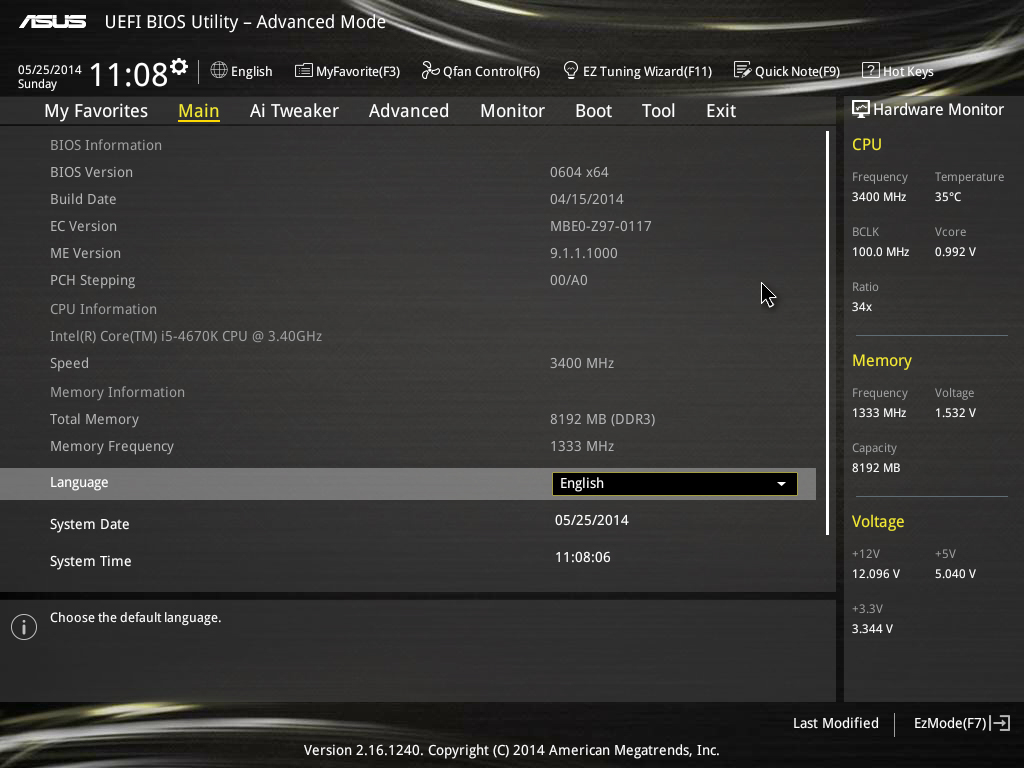

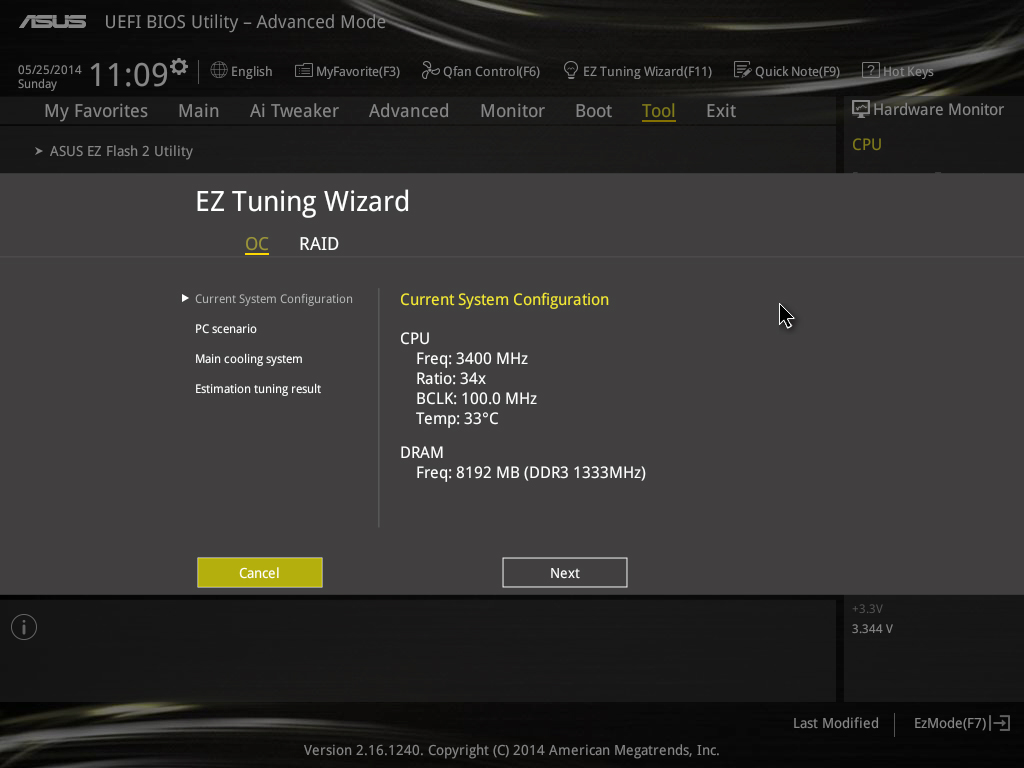

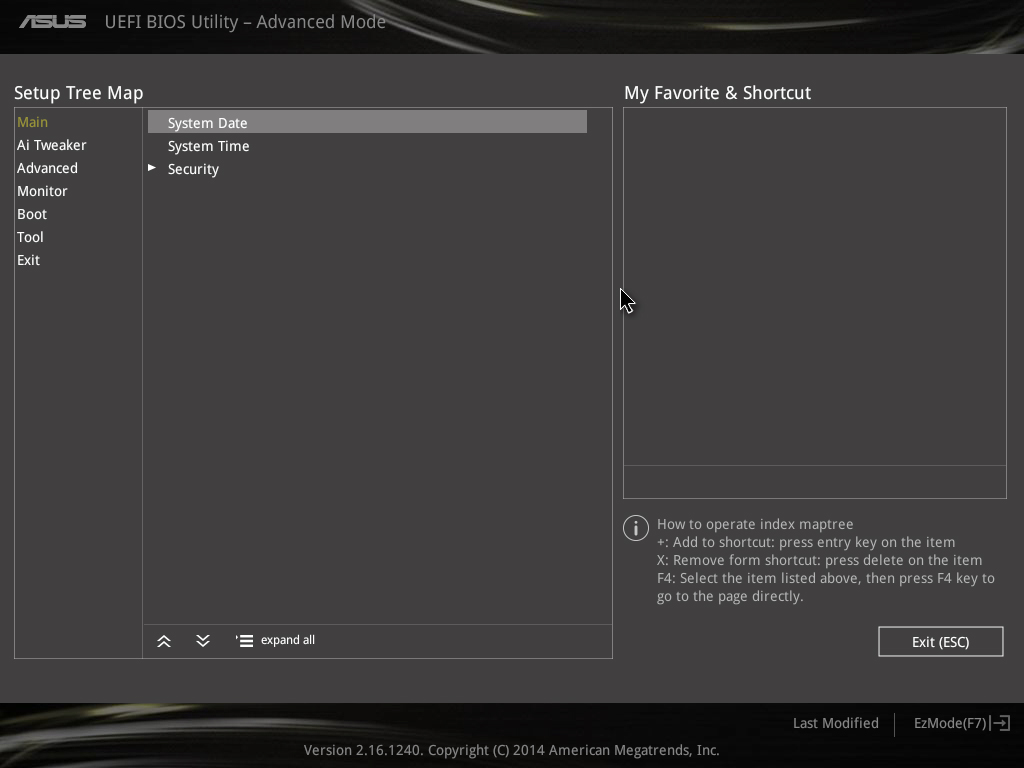

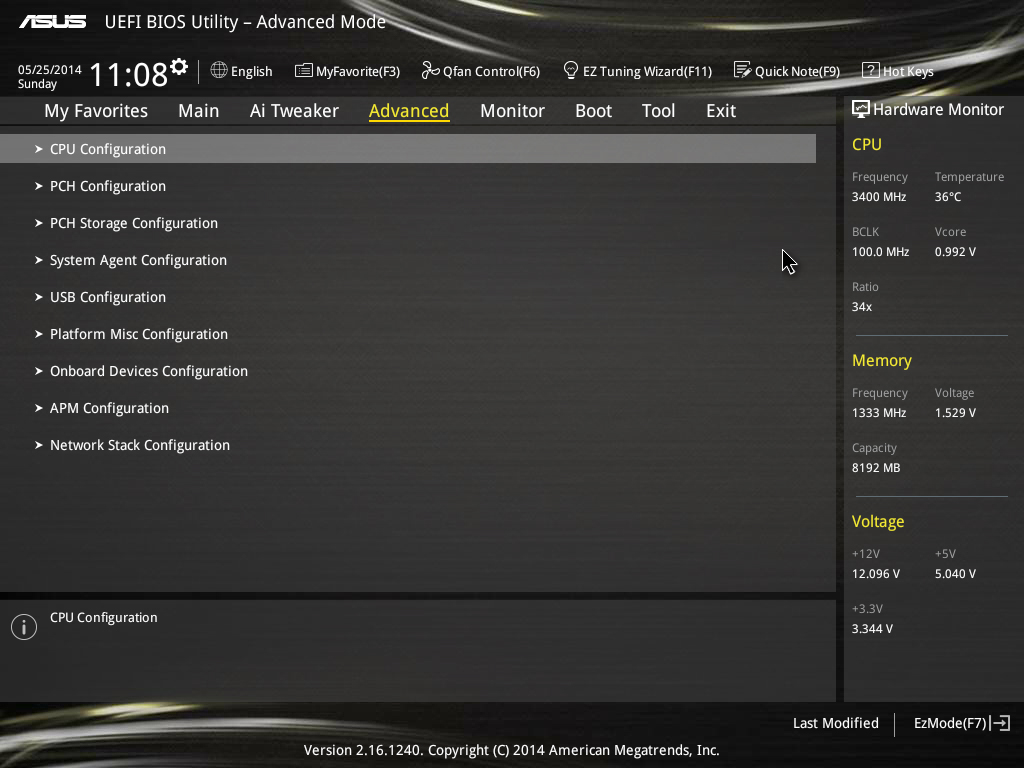

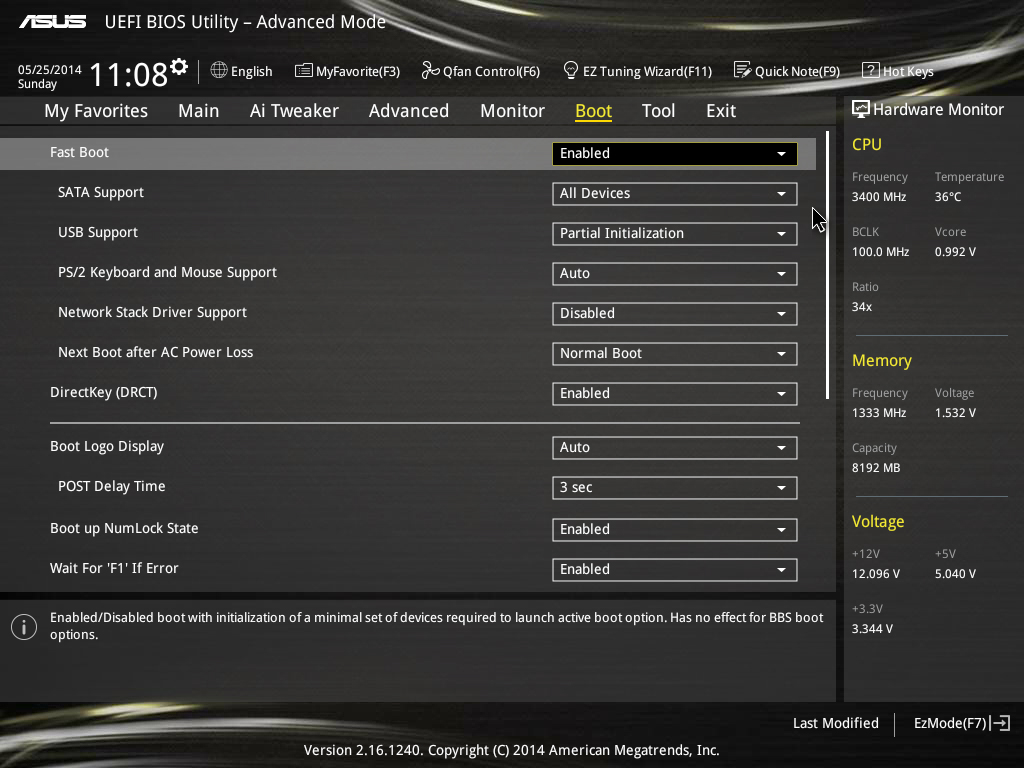

Pero si eres un usuario mas exigente, tienes a tu disposicion el modo avanzado. Este modo revela todas las opciones configurables de tu sistema. El modo avanzado es accesible al presionar la tecla F7. Hemos incluido una pequeña galería de algunas de opciones disponibles que puedes modificar a tu gusto.

Desglose Del Software

Hoy en dia, la mayoria de las tarjetas madres vienen con software adicional para ajustar sus características. Sin embargo, ASUS tiene uno de los mejores. La ASUS Z97-A viene con el nuevo y mejorado AI Suite III que te proporciona varias utilidades para monitorear y controlar prácticamente todos los aspectos de la tarjeta madre. Les vamos a dar una breve descripción de lo que hace cada utilidad y como te puede servir.

Al abrir AI Suite III, se nos presenta la pantalla de inicio. Aquí puedes encontrar mas informacion sobre tu sistema, configurar la velocidad de transferencia de tus dispositivos USB 3.0, actualizar el BIO o software, y configurar aspectos tecnicos sobre tu tarjeta madre.

Abrimos la pestaña de Dual Intelligen Processors 5 y se nos presenta esta pantalla. En la parte superior, vemos el botón de 5-Way Optimization para que se ajuste automáticamente el rendimiento de tu sistema sin sacrificar la eficiencia energética y acústica. A su derecha, estan las diferentes opciones para optimizar el uso energético de tu sistema. En medio de AI Suite III, se encuentran cinco utilidades muy útiles que vamos a explicar más adelante. Y por último, podemos ver información crítica acerca de nuestro sistema como la frecuencia, voltaje y temperatura del procesador y las velocidades de los ventiladores.

La utilidad TPU te proporciona una manera conveniente de configurar la frecuencia de tu procesador. Por lo tanto, puedes realizar tu overclock dentro del mismo sistema operativo.

La aplicación de Turbo App nos permite priorizar nuestras aplicaciones. Podemos escoger perfiles de rendimiento, de audio y de LAN para ellas.

El Fan Xpert 3 es muy útil para configurar las velocidades de todos los ventiladores que tengas en tu sistema. Cabe importante señalar qeue tienes la facilidad de utilitrzar el asistente automático que configura todo por ti.

La utilidad de EPU sirve para afinar las opciones para un mayor ahorro energético.

Por último, el DIGI+ VRM se utiliza para controlar las fases de potencia de la tarjeta madre. Una aplicación muy util para los entusiastas que realizan mucho overclock.

Metodología De Pruebas

Utilizamos una mezcla de pruebas sintéticas y pruebas de juegos para evaluar los diferentes aspectos de la tarjeta madre. Se reinicia el sistema después cada prueba.

Las pruebas de esta reseña se realizaron con el siguiente equipo de pruebas:

Resultados De SuperPi

SuperPi es un software que calcula el valor de pi a un número especificado de dígitos después del punto decimal. Para los efectos de esta revisión, se utilizará un cálculo de hasta 32 millones de dígitos después del punto decimal.

Resultados De Cinebench

Cinebench es un programa de pruebas basado en el software CINEMA 4D, el cual es muy utilizado para la creación de contenidos 3D. Esta prueba renderiza una escena 3D que contiene aproximadamente 2000 objetos que a su vez contienen más de 300,000 polígonos en total.

Resultados De AIDA64

AIDA64 es una utilidad diseñada para diagnosticar y evaluar el hardware de tu computadora. Se utilizó la prueba de ancho de banda de memoria para medir la velocidad de lectura, de escritura y de copiado.

Resultados De 3DMark

3DMark es el programa más popular del mundo utilizado para medir el rendimiento en términos de gaming de tu computadora. Consta de varias pruebas gráficas intensas renderizadas con un detalle y complejidad mucho más allá de lo que se encuentra en cualquier otro benchmark o juegos de hoy en día.

Resultados De Unigine Heaven Benchmark

El Unigine Heaven Benchmark es una herramienta poderosa que aplica una prueba intensa a la tarjeta gráfica para determinar su rendimiento y estabilidad bajo condiciones muy extremas.

Resultados De Gaming

Además de las pruebas sintéticas, nos gusta realizar pruebas reales con algunos juegos para los gamers que quieran saber si hay beneficios de utilizar una tarjeta madre sobre otra.

Resultados De Overclock

Para las pruebas de overclock, utilizamos un procesador Intel Core i5-4670k. Durante el proceso, solamente modificamos el multiplicador y el voltaje para alcanzar 4.5GHz. Se ejecuta el Prime95 durante un lapso de 30 minutos para probar la estabilidad del overclock.
