ASUS nos presenta en esta ocasión una Motherboard orientada al mercado comercial, o mejor dicho al usuario común, se trata de la tarjeta madre A85XM-A con factor de forma mATX,  que entre sus características más sobresalientes se encuentran: el DIGI+ VRM que es un sistema de regulación de voltaje de la APU a través de unos perfiles definidos cuidadosamente por el usuario para el rendimiento más eficiente bajo cualquier escenario de uso; USB 3.0 Boost que nos permite incrementar la velocidad de transferencia de los archivos hasta 1.3 veces más rápido que un puerto USB 3.0 normal sin que el usuario tenga que modificar algo; Network iControl que nos permite con un solo click priorizar el ancho de banda de nuestras aplicaciones preferidas por horario para evitar una congestión de la red y asegurar un rendimiento optimizado para disfrutar de juegos en línea; salidas HDMI y DVI para disfrutar una imagen en alta definición, la nueva y aclamada UEFI BIOS más amigable e intuitiva; Al Suite II la vía de acceso más rápida a las funciones de ASUS más innovadoras, componentes superiores con una excelente calidad y durabilidad.

Esta placa madre posee unos condensadores de estado sólido que ofrecen una vida útil de 5000 horas, 2.5 veces superior a los condensadores tradicionales y para terminar esta placa viene con una protección contra sobrevoltaje en tiempo real que protege los componentes más valiosos contra posibles sobrevoltajes que pudieran dañar la Motherboard y el sistema y así proteger tu inversión.

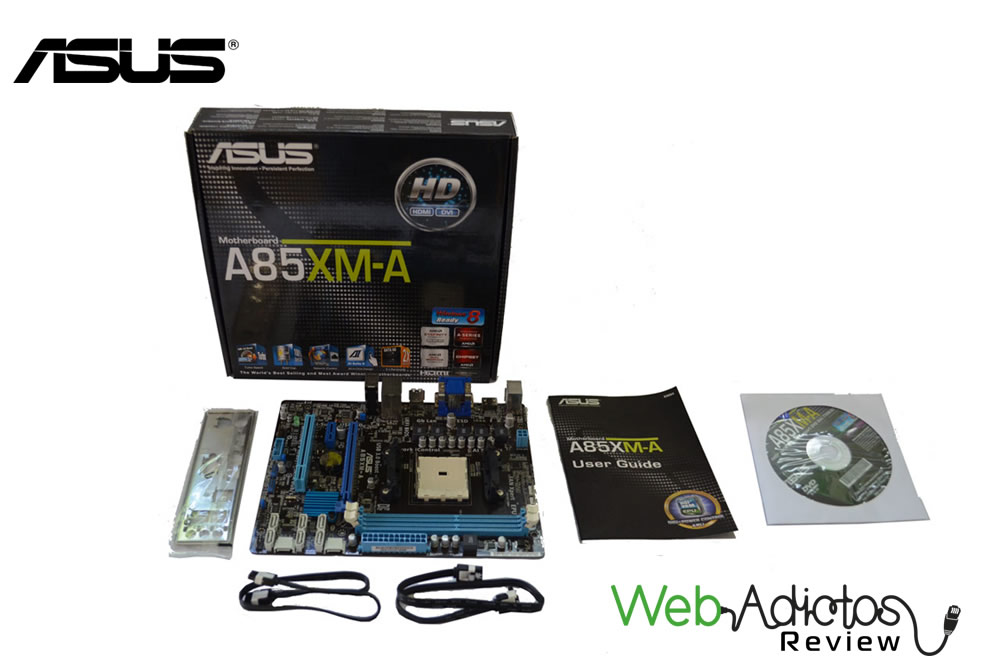

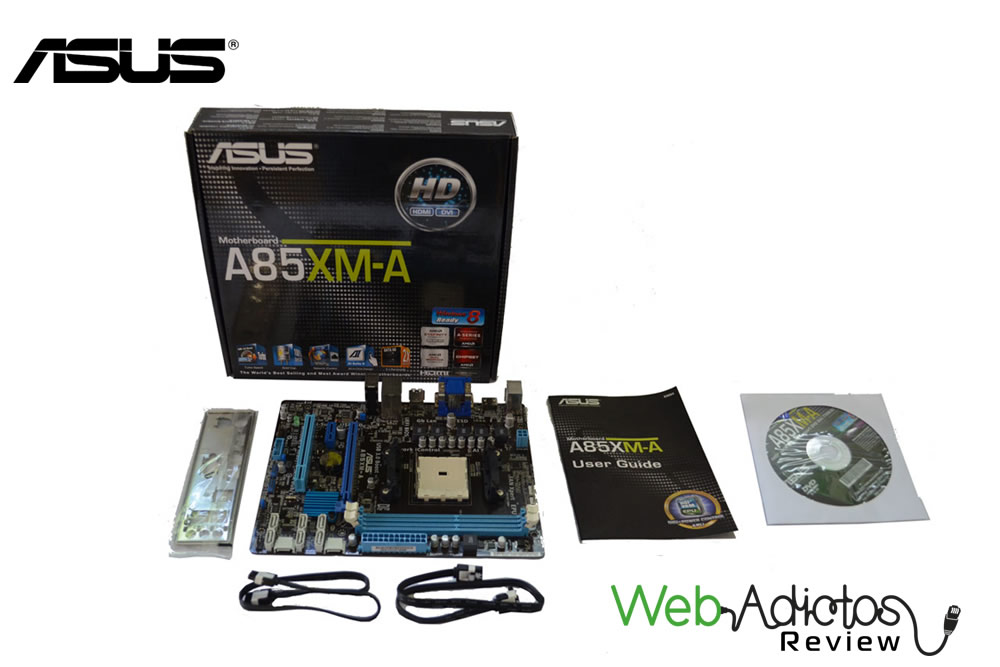

Tarjeta Madre ASUS A85XM-A [Reseña] - ASUS-a85xma-1-placa

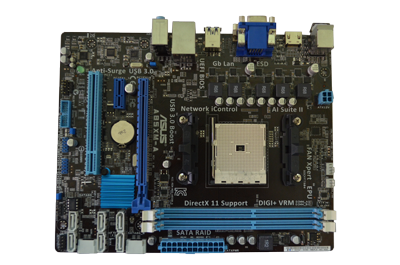

La ASUS A85XM-A cuenta con el chipset A85X (Hudson-D4), socket FM2 de AMD con soporte para la familia de APUs Richland, tecnología AMD Dual Graphics y la tecnología AMD Eyefinity, ahora pasemos a las especificaciones de la Motherboard.

CPU

  • AMD Socket FM2 Athlon™/A- Series Processors
  • Soporta CPU hasta 4 núcleos
  • Soporta AMD® Turbo Core 3.0 Technology



Chipset

  • AMD A85X FCH(Hudson D4)



Memoria

  • 2 x DIMM, Max. 32GB, DDR3 1866/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
  • Dual Channel Arquitectura de memoria
  • Compatible con memoria AMD Memory Profile (AMP)



Gráfica

  • Integrated AMD Radeon™ HD 7000/8000 Series Graphics in A-series APU
  • Compatible con salida Multi VGA: puertos HDMI/DVI/RGB
  • – Compatible con HDMI con una resolución máxima de 1920 x 1080 @ 60 Hz
  • – Compatible con DVI con una resolución máxima de 2560 x 1600 @ 60 Hz
  • – Compatible con RGB con una resolución máxima de 1920 x 1600 @ 60 Hz
  • Memoria compartida máxima de 2048 MB
  • Compatible DirectX 11
  • Compatible con tecnología AMD® Dual Graphics*1



Slots de expansión

  • 1 x PCIe 2.0 x16
  • 1 x PCIe 2.0 x1
  • 1 x PCI



Almacenamiento

  • AMD A85X FCH(Hudson D4) chipset :
  • 8 x puerto(s) SATA 6Gb/s, negro
  • Compatible con Raid 0, 1, 5, 10, JBOD



Audio

  • Realtek® ALC887-VD 8 canales CODEC de audio de alta definición*2



Puertos USB

  • AMD A85X FCH(Hudson D4) chipset : *3
  • 4 x puerto(s) USB 3.0 (2 en panel posterior,  2 en placa)
  • AMD A85X FCH(Hudson D4) chipset :
  • 6 x puerto(s) USB 2.0 (2 en panel posterior, 4 en placa)

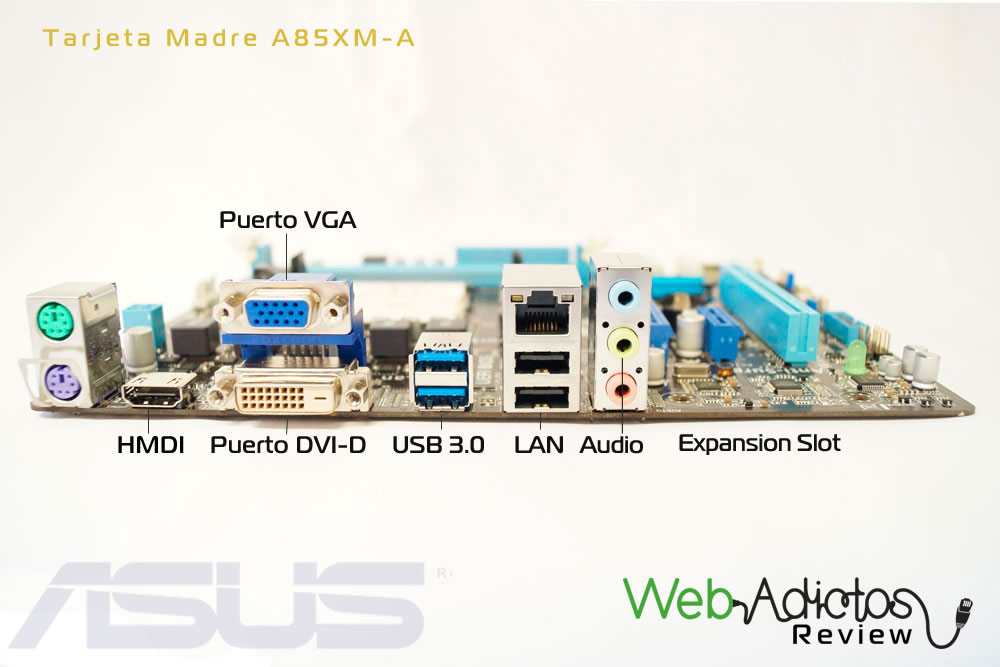

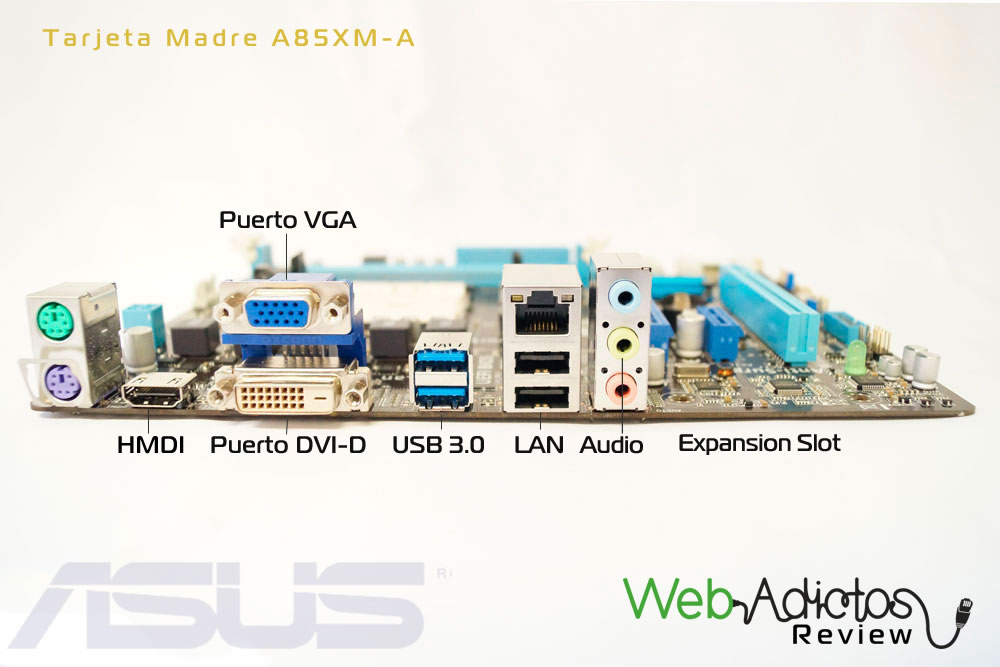

E/S panel trasero

  • 1 x Teclado PS/2 (violeta)
  • 1 x Ratón PS/2 (verde)
  • 1 x DVI
  • 1 x D-Sub
  • 1 x HDMI
  • 1 x Red (RJ45)
  • 2 x USB 3.0
  • 2 x USB 2.0
  • 3 x Jack(s) de audio



E/S Internos

  • 1 x Conector(es) USB 3.0 soporta(n) 2 USB 3.0 extra(s)
  • 2 x Conector(es) USB 2.0 soporta(n) 4 USB 2.0 extra
  • 8 x Conector(es) SATA 6Gb/s
  • 1 x Conector(es) ventilador de CPU
  • 1 x Conector(es) ventilador chasis
  • 1 x Cabezal de salida S/PDIF
  • 1 x Conector de alimentación EATX de 24 contactos
  • 1 x Conector de alimentación ATX 12V de 4 contactos
  • 1 x Conector de audio en panel frontal (AAFP)
  • 1 x Conector de altavoz interno
  • 1 x Paneles del sistema
  • Software antivirus (versión OEM)

Formato de fábrica

  • Formato de fábrica mATX
  • 9.3 pulgadas x 7.4 pulgadas ( 23.6 cm x 18.8 cm )

[/desplegable]

Galería de Imágenes

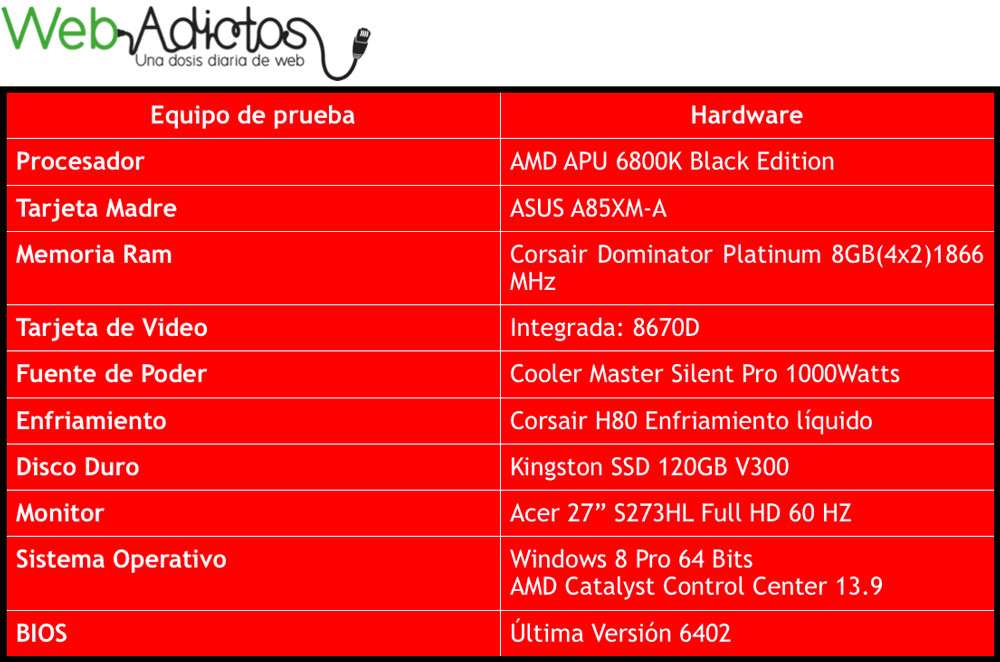

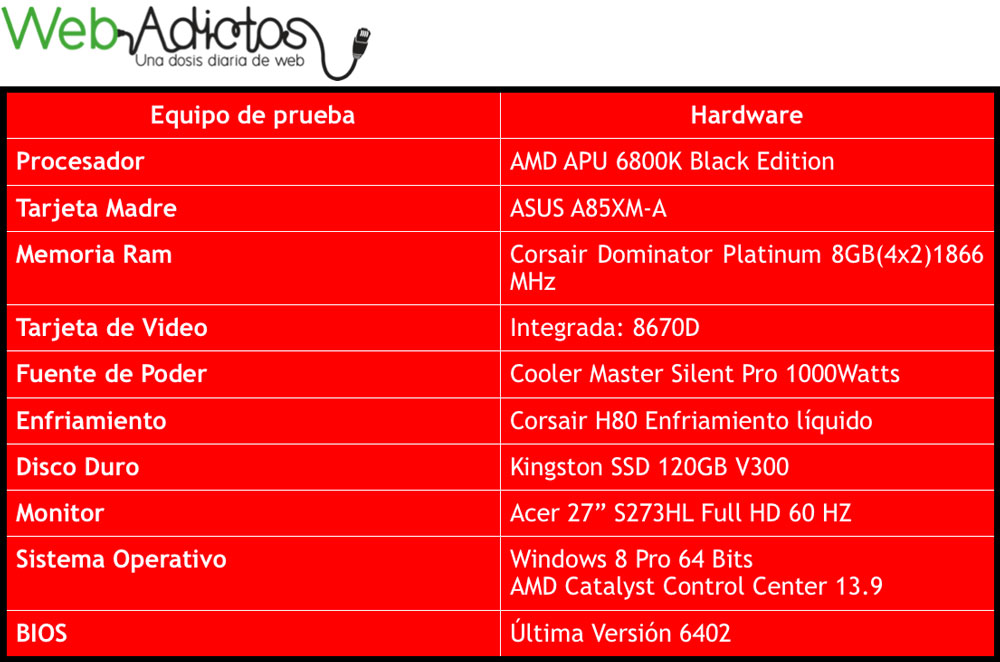

Plataforma de pruebas

Las siguientes imágenes muestran el equipo y el software utilizado para llevar a cabo las pruebas a la tarjeta madre.

BIOS

A continuación presentamos el UEFI BIOS en su modo EZ en el cual podemos ver los principales parámetros de nuestra Motherboard para configurar de una manera rápida y sencilla la velocidad de los ventiladores que disponemos en nuestro sistema, cambiar la prioridad del boot y un monitor para checar temperaturas del CPU y MB.

Tarjeta Madre ASUS A85XM-A [Reseña] - bios-1-asus-800x600

Al darle F7 el BIOS entra en el modo avanzado y luce de la siguiente manera:

Tarjeta Madre ASUS A85XM-A [Reseña] - bios-2-800x600

Nuestra experiencia con el UEFI BIOS ha sido grata, viene con opciones muy completas para poder dejar el sistema a nuestro antojo de una manera bastante fácil, en realidad nada le falta y solo mejoraríamos un poco el apartado de la traducción al español en donde hay partes que no lo están o son muy confusas para el usuario común, cabe aclarar que actualizamos el BIOS a la versión más reciente disponible en la página de ASUS a la versión 6402 y fue muy fácil, tan solo bajando el archivo que contiene el nuevo BIOS y colocándolo en la carpeta que queramos en nuestro disco duro para luego entrar al BIOS y posteriormente a la utilidad ASUS EZ Flash Utility 2, seleccionar el archivo BIOS y listo.

Software del fabricante

Ahora pasemos a las características especiales, que vienen integradas dentro de un conjunto de aplicaciones que ASUS le ha llamado ASUS Al Suite II y que vienen a facilitar la configuración de nuestro sistema para sacarle el mayor provecho posible.

USB 3.0 Boost: Esta aplicación viene a acelerar las transferencias de archivos hasta en 1.3 veces más rápido que el USB 3.0 normal, es muy útil a la hora de transferir archivos de gran tamaño ya que gracias a la rapidez y estabilidad que te da esta aplicación pasas en instantes tus archivos de tu pc a un disco duro o USB que por supuesto soporte el formato USB 3.0 y viceversa, probamos un disco duro Adata HD710 con turbo Boost 3.0 y el resultado fue de un promedio de 67Mb/s, cuando el disco duro por lo general pasa archivos a 50Mb/s, un buen resultado sin lugar a dudas.

Tarjeta Madre ASUS A85XM-A [Reseña] - asus22-779x800

Network iControl: Para gestionar el tráfico de red en nuestro entorno privado, es una excelente aplicación que nos ayuda de una manera fácil para darle prioridad a una aplicación que use el ancho de banda sobre otra, por ejemplo lo podemos usar para darle una prioridad más alta a un juego que a Chrome tan solo debemos seleccionarlo y asignarle la prioridad, y guardar el perfil.

Tarjeta Madre ASUS A85XM-A [Reseña] - network-icontrol

DIGI+ VRM: Una característica que nos ayuda mucho al rendimiento de la pc, permite ajustar el voltaje de la APU mediante unos modos cuidadosamente desarrollados y unos perfiles definidos por el propio usuario, permitiendo disfrutar de un rango más amplio para aplicaciones como juegos y productividad, todo ello con un entorno multimedia mejorado. El resultado es un rendimiento más eficiente y fiable bajo cualquier tipo de escenario de uso. Como nota personal, nos ayudó mucho en lo que viene siendo el trabajo de OC, para estabilizar el sistema y sacarle el mayor provecho posible al procesador.

Tarjeta Madre ASUS A85XM-A [Reseña] - asus-digi

FAN XPERT: Una característica muy útil para el usuario que tiene muchos ventiladores en sus gabinetes y quiere controlar de la mejor forma posible los RPM de estos, tiene 3 perfiles predeterminados que son estándar, silencioso y turbo y uno mas para personalizar a gusto del usuario.

Tarjeta Madre ASUS A85XM-A [Reseña] - cpu

Después de varias pruebas y configuraciones pudimos estabilizar el sistema hasta 4.8 GHz, aunque en realidad pudimos llegar a 5 GHz pero el sistema no estaba del todo estable, así que optamos por dejarla en 4.8 GHz un resultado bastante bueno, considerando el sector a la que está dirigida la motherboard, sin embargo el rendimiento que pudimos obtener en base a este OC, no fue significativo en la mayoría de las pruebas, sin embargo fue bastante sencillo hacerlo ya que la placa en conjunto con las prestaciones del BIOS nos permitió un OC muy decente, pasemos ahora a la primera prueba sintética 3DMark Vantage, la primera captura nos muestra el resultado del procesador en OC a 4.8 GHz y con la tarjeta gráfica integrada del APU 6800K la 8670D.

Tarjeta Madre ASUS A85XM-A [Reseña] - asus-desktop-800x448

En esta captura corrimos el AIDA 64 en el test CPU QUEEN y los resultados fueron muy buenos superando los 20000, excelente resultado considerando el precio rendimiento que nos ofrece el procesador aunado a la tarjeta madre que se presta para este excelente resultado.

Tarjeta Madre ASUS A85XM-A [Reseña] - aida-1-761x800

Esta segunda captura podemos ver cuántos puntos nos da el procesador a 4.8 GHz, un buen resultado, poco más de 2500 puntos de diferencia casi el 13% más de rendimiento que en stock.

Tarjeta Madre ASUS A85XM-A [Reseña] - aida-2

La siguiente prueba es el 3D Mark Vantage, una prueba que exige tanto en cpu como en gpu, veamos la comparativa con el procesador en stock.

Tarjeta Madre ASUS A85XM-A [Reseña] - 3dmark1-800x461

Aplicando el OC podemos observar que el CPU subió unos 2 mil puntos, un resultado bastante bueno, en el cual vemos el incremento del 20% solo en CPU, pero que en GPU no hubo un aumento considerable, castigando un poco el resultado global con el rendimiento de apenas un 5%.

Tarjeta Madre ASUS A85XM-A [Reseña] - 3dmark2-800x467

Otro benchmark es el PCMark 8 combina benchmarks de rendimiento, test de duración de batería, benchmarks dedicados para SSDs y discos duros, con una serie de test “del mundo real” empleando aplicaciones de Adobe y de Microsoft. PCMark 8 representa una herramienta ideal para todos aquellos interesados en saber cuál es el rendimiento real de su hardware y que quieren hacerse una idea de en qué puntos flojea su equipo y qué deberían mejorar. PCMark 8 incluye cinco nuevos test, cada uno diseñado para representar un escenario típico. De esta manera el usuario puede seleccionar el test que más se adapte a lo que él busca, o simplemente hacer funcionar todos para tener una imagen completa del rendimiento de su PC. Cada uno de los test genera una puntuación que puede ser utilizada para comparar con los resultados de otros usuarios. Aca en la grafica con el procesador en stock.

Tarjeta Madre ASUS A85XM-A [Reseña] - pcmark1-800x498

Aplicando OC queda la puntuación de 108 puntos más con OC, un resultado que en pocas palabras no marca diferencia del procesador en stock al de OC. Un 3% más de rendimiento.

Tarjeta Madre ASUS A85XM-A [Reseña] - pcmark2-800x440

Ahora pasemos a la siguiente prueba una herramienta de evaluación comparativa dirigido tanto a usuarios principiantes como avanzados, cuya tarea consiste en determinar el rendimiento de los gráficos 3D de del equipo. La aplicación utiliza para este propósito el software de Cine 4D. El programa descrito realiza pruebas de simulación de las circunstancias reales (los que se producen al iniciar un juego de ordenador que utiliza 3D). Parámetros Cinebench comprueba tanto el procesador principal y el mismo rendimiento de la tarjeta gráfica y la GPU.

Tarjeta Madre ASUS A85XM-A [Reseña] - pcbench-321x800

En esta prueba podemos ver ambos resultados viendo un ínfima diferencia, sin embargo el resultado es bueno pero no el esperado.

Ahora pasemos al Unigine Heaven 4.0, otro benchmark para medir gpu y estabilidad del sistema. Heaven Benchmark es una prueba de rendimiento gratuita para tarjetas aceleradoras 3D, gracias al motor gráfico Unigine, Heaven Benchmark es compatible con OpenGL 4.0 y DirectX 9, 10 y 11, con soporte para nubes volumétricas, iluminación dinámica y teselado. La escena representada por Heaven Benchmark es idílica: un poblado que flota en el cielo, con sus casitas, un castillo y un muelle en el que se halla atracada una embarcación voladora. La demo se mueve por las callejuelas en más de veinte escenas distintas. El panel de lanzamiento de Heaven Benchmark permite elegir la modalidad gráfica y modificar la calidad de la imagen. La tecla F9 da comienzo al benchmark propiamente dicho, que mide los fotogramas por segundo y calcula una puntuación final para el equipo. En la gráfica vemos el puntaje que nos arroja el benchmark con el procesador en stock.

Tarjeta Madre ASUS A85XM-A [Reseña] - 3dheaven-800x637

Ahora podemos observar el resultado con OC, y el resultado es tan solo un 5% mas de rendimiento, cifra que no nos sorprende mucho pues hemos visto en anteriores benchmarks que combinan CPU y GPU, que la potencia gráfica integrada no aumenta mucho con OC.

Tarjeta Madre ASUS A85XM-A [Reseña] - 3dheaven2-800x645

Ya por ultimo quisimos ver el rendimiento en prueba real del GPU integrado para juegos y probamos con el benchmark que trae Metro Last Light.

Tarjeta Madre ASUS A85XM-A [Reseña] - metro-last-light-800x630

Ya con OC la grafica queda de la siguiente manera:

Tarjeta Madre ASUS A85XM-A [Reseña] - metro-last-light-2-800x628

Como hemos dicho antes, el GPU casi no sufre cambio al hacerle OC al procesador, aun así para ser una gráfica integrada el rendimiento es aceptable.

Para cerrar el ciclo de benchmarks quisimos ver el rendimiento de la memoria y disco duro en esta placa y nos arrojó los siguientes resultados que hablan por sí solos y en cual no tenemos mucho que decir.

Tarjeta Madre ASUS A85XM-A [Reseña] - ultimo-602x800
