Características
Primeramente veamos las características destacadas que tiene la fuente de poder Seasonic Platinum 1200W
- La Platinum 1200W tiene un mejorado sistema de regulación de voltaje que mantiene las fluctuaciones del riel de 12V entre 0% a 2% y de los rieles de 3.3V y 5V entre -1% a 1%. Como resultado, la Platinum 1200W tiene una operación más estable.
- El control del ventilador híbrido y silencioso de Seasonic consta de tres modos de operación: Modo Sin ventilador, Modo silencioso y Modo de ventilación.
- La tecnología “Hysteresis” optimiza la frecuencia con la que el ventilador se enciende y se apaga. Con una temperatura ambiental de 25°C, el ventilador se enciende cuando la carga sobrepasa el 35% y se apaga cuando la carga cae por debajo del 25%. Debido a esta respuesta retrasada, el ventilador se enciende y se apaga con menor frecuencia para reducir la pérdida de potencia en el Modo Sin Ventilador o en el Modo Silencioso.
- El uso de barras de cobre puro conducen la alta corriente de manera más eficiente para reducir la impedancia y minimizar la caída de voltajes.
Puedes acceder a la página de la marca para conocer más características sobre la esta unidad.
Especificaciones Técnicas
Podemos apreciar las especificaciones técnicas de la Platinum 1200W cortesía de la página web de Seasonic.
Especificaciones Técnicas | |
---|---|
Modelo | Platinum-1200 (SS-1200XP3 Active PFC F3) |
Especificaciones de Intel | ATX12V / EPS12V |
Dimensiones | Largo 190mm x Ancho 150mm x Altura 86mm |
Eficiencia | 80 PLUS Platinum / Energy Star / ErP Lot 6 2013 compliant |
Características de Protección | OPP /OVP/UVP/OTP/OCP/SCP |
Materiales peligrosos | WEEE / RoHS |
Rango de entrada de corriente (AC) | Rango completo: 100-240V (Max. 90 – 264V), 15-7.5A, 50/60Hz |
Conectores | Conector para M/B 24/20 pines x 1 (610mm) Conector para CPU 8/4 pines x 1 (650mm) Conector para CPU 8 pines x 1 (650mm) PCIe 8/6 pines x 10 Periféricos 4 pines x 5 SATA x 14 Floppy x 1 |
El voltaje y amperaje de cada riel esta desglosado en la siguiente tabla.
Voltaje de Salida | +3.3V | +5V | +12V | -12V | -5V |
---|---|---|---|---|---|
Carga Máxima | 25A | 25A | 100A | 0.5A | 3A |
Carga Combinada | 125W | 1200W | 6W | 15W | |
Salida Total | 1200w |
El riel de 12V por sí solo puede entregar toda la potencia de la fuente de poder. Mientras que los rieles de 3.3V y 5V entregan un total de 125W combinados.
Empaque
La Seasonic Platinum 1200W viene en una caja rectangular larga. Entre los elementos visuales de la caja, están presentes el logotipo de Seasonic, una ilustración de la unidad, su certificación, su modelo y por último, su potencia.
Al voltear la caja pesada, Seasonic nos presenta un desglose de las características importantes de la Platinum 1200W.
Adentro, encontramos una simple caja de cartón con el logotipo de Seasonic en color azul en la parte de en medio.
Abriendo la caja de cartón, vemos una bolsa de nylon de color negro con plata que contiene todos los cables de la fuente de poder. A lado de la bolsa de nylon, está la Platinum 1200W, protegida en una base de hule gruesa.
Abrimos una bolsa plástica y nos encontramos con los siguientes accesorios extras:
- Cuatro tornillos para sujetar la fuente de poder a tu gabinete
- Seis organizadores de velcro
- Ocho cinchos
- Una calcomanía metálica de Seasonic
- Un manual de usuario
- Una tarjeta de garantía
La Platinum 1200W es una fuente de poder completamente modular. Por lo tanto, abrimos la bolsa de nylon para sacar todos los cables incluidos. Los cables están delgados y tiene forma de cinta.
Aparte de la base de hule espuma, la fuente de poder está protegida contra polvo y rayones en una bolsa negra de terciopelo.
Vista Exterior

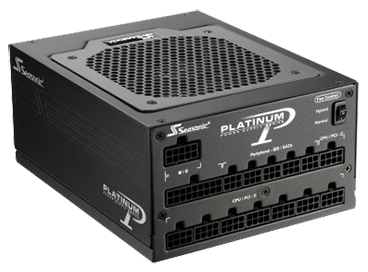

La unidad tiene un acabado negro mate con acentos plateados. La rejilla superior tiene un diseño en forma de panal y es de color gris. Físicamente la Platinum 1200W mide 190mm de largo.
Los conectores modulares están etiquetados claramente para una instalación rápida. El botón en la parte superior derecha te permite escoger entre el modo normal o el modo híbrido.
En uno de los paneles laterales, se encuentra una etiqueta que contiene la tabla de especificaciones. Se puede apreciar que la Platinum 1200W tiene un solo riel de 12V capaz de entregar hasta 1200W de potencia. Puedes utilizar el número de tarjetas gráficas que deseas sin preocupaciones.
Como toda fuente de poder, esta unidad tiene una rejilla trasera para extraer el aire caliente. La rejilla tiene un diseño en forma de panal para optimizar el flujo de aire.
Vista Interior
Procedemos a desarmar la unidad para indagar sobre la calidad de los componentes internos.
Abrir la unidad fue tan sencillo como quitarle los cuatro tornillos que sujetan la parte superior. No les recomendamos que hagan lo mismo en casa, ya que se invalida la garantía al remover el sello de fábrica.
El ventilador San Ace con número de modelo 9S1212H403 pertenece a la compañía de Sanyo Denki. Sanyo manufactura ventiladores de alta calidad, que por lo general tienen una vida útil muy larga. Este modelo en particular tiene una expectativa de vida de 40,000 horas. En cuanto a especificaciones técnicas, el San Ace 9S1212H403 tiene un flujo de aire de 83CFM con un nivel sonoro que no rebasa de 36dBA.
En general, el trabajo de soldadura está impecable y no había ningún rastro de residuos. La distribución de las componentes está muy ordenada y no interfieren uno con otro. Vemos la presencia de varios disipadores pasivos de diferentes tamaños que contribuyen a la liberación pasiva del calor.
Acercándonos a los tres capacitores azules, vemos que provienen de una marca japonesa de renombre, llamada Nippon Chemi-Con. Estos capacitores de alta calidad están certificados a 390uF, 420V y 105C.
Como sus otras fuentes de poder de gama alta, Seasonic está utilizando capacitores sólidos y electrolíticos tanto en el PCB primario como en el secundario.
Metodología De Pruebas
Nuestra metodología de prueba es algo diferente a los de otros sitios de hardware. Debido a que no tenemos acceso a herramientas especializadas como osciloscopios, monitores de consumo de energía y probadores de carga que cuestan miles de dólares, nuestro método de prueba se limita al uso de un multímetro digital para medir el voltaje de los rieles de 3.3V, 5V y 12V.
Optamos por medir cada riel desde el conector ATX de 24 pines porque nos ofrece una lectura más precisa que realizar una medición utilizando un software. Primero medimos la fluctuación de los rieles de 3.3V, 5V y 12V con el sistema en reposo dentro del sistema operativo por un periodo de 15 minutos. Posteriormente, con la ayuda de Prime95 y Furmark, aplicamos una carga intensiva de trabajo tanto a nuestro procesador como a la tarjeta gráfica para maximizar la tensión y consumo de energía durante 15 minutos.
Las pruebas de esta reseña se realizaron con el siguiente equipo de pruebas:
Procesador: | Intel Core i5-4670K |
---|---|
Tarjeta Madre: | ASUS Maximus VI Gene |
RAM: | 2 x 4GB G.Skill TridentX 2400MHz |
Tarjeta de Video: | EVGA GeForce GTX 780 Ti |
SSD: | ADATA XPG SX900 128GB |
Fuente de Poder: | Seasonic Platinum 1200W |
Sistema Operativo | Windows 8.1 Pro 64 Bit |
Resultados
Según los estándares oficiales de ATX, el nivel de tolerancia aceptable en las fluctuaciones de voltaje es del 5%. Diseñamos la siguiente tabla para que ustedes puedan apreciar de manera clara los niveles de tolerancia aceptables.
Límite Inferior | Voltaje Del Riel | Límite Superior |
3.135V | 3.3V | 3.465V |
4.75V | 5V | 5.25V |
11.4V | 12V | 12.6V |
Procedemos a analizar los resultados obtenidos durante nuestras dos pruebas.
Durante las pruebas de reposo, los rieles de 3.3V, 5V y 12V presentaron una pequeña variación de 0.9%, 0.8% y 0.8% respectivamente. En las pruebas de carga completa, la variación del riel 3.3V aumentó a 1.2%, el de 5V a 1.6% y el de 12V a 1.1%.
La regulación de la carga es excelente ya que las variaciones de los rieles se mantuvieron por debajo de 2%.
