Raijintek Ereboss [Reseña]

Caracteristicas

Como es de costumbre, empezaremos la reseña con algunas características del Ereboss.

Base de cobre niquelado con 6 tubos de transmisión de calor con 6mm de grosor y un gran superficie de disipación
Ventilador PWM delgado con 13mm de altura,un bajo nivel de ruido y un flujo de aire y presión estática excepcional
Juegos de montaje múltiples para INTEL 2011/1366/1156/1155/1150 y AMD AM2/AM3
Agujeros especialmente diseñados en las aletas para proporcionar un excelente flujo de aire y eficiencia de enfriamiento
Opción para instalar dos ventiladores a través de gomas de anti-vibraciones
Fácil de instalar y compatible con múltiples socket

Especificaciones Técnicas

Raijintek Ereboss
Compatible con socket	Intel LGA 775/1150/1155/1156/1366/2011 y AMD FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2
Dimensión	140mm x 110.5mm x 160mm (Ancho x Profundidad x Alto)
Peso (sin ventilador)	808g
Resistencia térmica	0.11 °C/W
Material de la base	Cobre niquelado
Material de las aletas	Aleación de aluminio; Ensamble de aletas sin soldadura
Tubos de transmisión de calor	6 unidades con 6 mm de grosor

Raijintek PWM 14013
Dimensión	140mm x 150mm x 13mm (Ancho x Altura x Profundidad)
Velocidad de rotación	650~1400 RPM
Rodamiento	Sleeve Bearing
Flujo de aire	44.43~56.55 CFM
Presión estática	0.76~1.24 mmH2O
Sonoridad	28 dBA
Conector	4 pines con PWM
Voltaje	12 V
MTBF	40,000 h

Empaque Y Contenido

La caja tiene una forma rectangular. En la parte frontal, podemos observar el modelo del disipador y una imagen de ello.

En las otras caras, encontramos una descripción del Ereboss, sus especificaciones técnicas y también imágenes que ilustran su diseño.

Adentro de la caja, encontramos un compartimiento de color blanco ubicado arriba del disipador. Y a un lado se encuentra el ventilador con marco rojo.

Dentro del compartimiento blanco encontramos un gran número de accesorios:

Un soporte trasero
Dos soportes para Intel
Cinco gomas de anti-vibración
Dos tornillos M3
Cuatro alzadores de plástico
Un travesaño
Dos soportes para AMD
Cuatro tonillos roscados
Cuatro tornillos para LGA2011
Cuatro tuercas de metal
Un paquete de pasta térmica
Un manual de usuario

Cabe señalar que en el producto final, Raijintek te incluye un desarmador también.

La base del disipador está protegido por un cartón delgado de color blanco.

Una Mirada Más Cercana

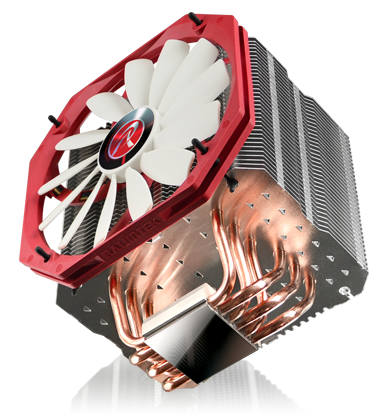

El Ereboss está absolutamente enorme. La torre sola mide unos 140mm de ancho, 150mm de alto y tiene una profundidad de 13mm.

Contamos 34 aletas de aluminio en total. También pudimos notar los pequeños huecos perforados en las aletas para mejorar su disipación térmica.

En esta toma, podemos apreciar los 6 tubos de transmisión de calor organizados en un patrón especial entrecruzado.

Los tubos de transmisión de calor están soldados a una base que tiene un acabado de espejo.

El ventilador tiene un marco rojo y 13 aspas de color blanco. Es la primera vez que hemos visto un ventilador tan delgado incluido con un disipador por aire.

El número de modelo del ventilador es AG14013MMSPAB y se alimenta a través de un conector de 4 pines. A pesar de su grosor delgado, tiene una presión estática entre 0.76 a 1.24 mmH2O.

Instalación

El proceso de montaje esta bastante fácil. Después de leer el manual de usuario durante un par de minutos, procedemos a instalar el Ereboss en nuestro equipo de pruebas.

Instalamos el soporte trasero con sus tornillos respectivos. Luego atornillamos los cuatro alzadores de plástico.

Instalamos los dos soportes de Intel y los fijamos con las tuercas de metal.

Asentamos el Ereboss y lo fijamos con un soporte travesaño y dos tornillos.

Se puede apreciar que el ventilador cubre la primera ranura de memoria RAM. Esto te obligara a utilizar memorias RAM sin disipadores o en su caso con disipadoresde bajo perfil.

El radiador no llega a cubrir la primera ranura PCI-E en su totalidad. Pero por la cercania, no fue posible utilizar la ranura.

Metodología De Pruebas

Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos.

Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
Se seleccionó la pasta térmica Noctua NT-H1 a utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionan al 100% de su capacidad.
Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).

Utilizamos el siguiente equipo de pruebas:

Procesador:	Intel Core i5-4670K
Tarjeta Madre:	Gigabyte G1.Sniper B5
RAM:	2 x 4GB G.Skill TridentX 2400Mhz
Tarjeta de Video:	EVGA GeForce GTX 780 Ti
SSD:	ADATA XPG SX900 120GB
Fuente de Poder:	Seasonic Platinum 860W

Resultados

Los resultados muestran que el Raijintek Ereboss logró vencer el True Spirit 120M BW Rev.A por 3 grados. Tambien superó al NH-U12S con todo su ventilador extra de NF-F15 PWM.
