Características
Primeramente, vamos a ver las características principales que nos proporciona Noctua.
- Compatibilidad completa con las ranuras de memoria RAM en la plataforma LGA2011
- Tamaño razonable para mayor compatibilidad
- Incluido un ventilador NF-A15 PWM de primera calidad
- Soporte para PWM y adaptador para reducción del ruido
- Paneles anti-vibración y ganchos de ajuste para un segundo ventilador NF-A15
- Sistema de montaje SecuFirm2
- Compatibilidad con sockets antiguos y futuros
- Incluida una pasta térmica NT-H1
- 6 años de garantía
Especificaciones Técnicas
Noctua NH-U14S | |
---|---|
Compatible con socket | Intel LGA2011 (Square ILM), LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate necesario) |
Altura (sin ventilador) | 165 mm |
Anchura (sin ventilador) | 150 mm |
Profundidad (sin ventilador) | 52 mm |
Altura (con ventilador) | 165 mm |
Peso (sin ventilador) | 770 g |
Peso (con ventilador) | 935 g |
Material | Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado |
Tamaño del ventilador | 140x150x25 (con agujeros de montaje 120mm), 140x140x25 (con agujeros de montaje 120mm), 120x120x25 |
Material | Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado |
Volumen de entrega | Ventilador NF-A15 PWM de primera calidad Adaptador para reducción del ruido (L.N.A.) Pasta Térmica NT-H1 Sistema de montaje SecuFirm2™ Paneles anti-vibración y ganchos de ajuste para un segundo ventilador NF-A15 Calcomanía metálica de Noctua |
Garantía | 6 años |
Noctua NF-A15 PWM | |
---|---|
Rodamiento | SSO2 |
Velocidad de rotación max. (+/-10%) | 1500 RPM |
Velocidad de rotación con L.N.A. max. (+/-10%) | 1200 RPM |
Velocidad de rotación min. (PWM, +/-20%) | 300 RPM |
Caudal max. | 140,2 m³/h |
Caudal con L.N.A. max. | 115,5 m³/h |
Sonoridad max. | 24,6 dB(A) |
Sonoridad con L.N.A. max. | 19,2 dB(A) |
Potencia | 1,56 W |
Voltaje | 12 V |
MTBF | > 150.000 h |
Empaque y Contenido
El empaque principal tiene un tema minimalista donde predomina el color blanco y marrón oscuro.
Está llena de información en cada cara de la caja.
Dentro del empaque, se encuentran tres cajas diferentes con sus respectivas etiquetas.
Dentro de las cajas de montaje están los manuales de instalación, diversa tornillería y el soporte para instalar el disipador.
La caja larga contiene los siguientes accesorios:
- Un desarmador Philips en forma de L
- Una calcomanía metálica de Noctua
- Dos ganchos de ajuste para un segundo ventilador NF-A15
- Cuatro Paneles anti-vibración
- Un adaptador para reducción del ruido (L.N.A.)
- Una tira de aislamiento para ventilador
- Una Pasta Térmica NT-H1
El NH-U14S se encuentra firmemente en su embalaje de cartón para evitar posibles daños durante el transporte.
Una Mirada Más Cercana

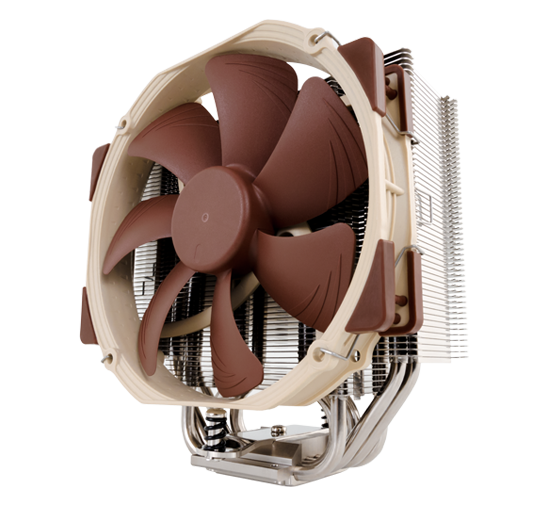

El NH-U14S tiene un diseño estilo torre que mide 165mm x 150mm x 52mm y pesa unos 770 gramos.
La torre está compuesta de 57 aletas de aluminio y 6 tubos de transmisión de calor de cobre con 6mm de grosor. Tanto las aletas como los tubos de transmisión de calor están niquelados.
Los 6 tubos de transmisión de calor están soldados directamente a la base de cobre de un acabado en forma convexa para maximizar la disipación del calor.
Se puede apreciar el logotipo de Noctua en la parte superior del disipador. También está presente un agujero para acceder al tornillo que forma parte del mecanismo de montaje.
Se incluye un ventilador silencioso de 140mm con modelo Noctua NF-A15. Consta de 7 aspas y es capaz de generar un flujo de aire de 82.52CFM. Puede alcanzar su velocidad máxima de 1500RPM con un nivel sonoro de 24.6dBA.
Cada esquina del ventilador está recubierta de un panel anti-vibración que ayuda a minimizar el nivel de ruido.
El NF-A15 es alimentado por un conector PWM de 4 pines. Esto significa que la velocidad del ventilador puede ser controlada por la tarjeta madre en función a la temperatura del sistema.
Instalación
El sistema de montaje SecuFirm2 está diseñado para que cualquier usuario pueda instalar el NH-U14S fácilmente en cuestión de un par minutos.
Se instala el soporte trasero con la ayuda de los cuatro alzadores de plástico. Luego se fijan las dos barras de montaje con cuatro tornillos.
Posteriormente la torre se asegura a las dos barras a través de los dos tornillos en ambos lados. Y por último, se le instala el ventilador.
El NH-U14S no interfiere con las ranuras de memoria RAM. Por lo tanto, se pueden utilizar módulos de memorias RAM con disipadores altos.
Sin embargo si interfiere con la primera ranura de PCI-E. Como se puede apreciar en la imagen, el espacio entre el disipador y la tarjeta gráfica es sumamente ajustado por lo que no nos permitió instalar nuestra tarjeta gráfica.
Metodología De Pruebas
Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos.
- Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
- Se seleccionó la pasta térmica Noctua NT-H1 a utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
- Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionan al 100% de su capacidad.
- Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
- Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).
Utilizamos el siguiente equipo de pruebas:
Procesador: | Intel Core i5-4670K @ 4.5GHz |
---|---|
Tarjeta Madre: | Asus Maximus VI Gene |
RAM: | 2 x 4GB G.Skill TridentX 2400Mhz |
Tarjeta de Video: | EVGA GeForce GTX 780 Ti |
SSD: | ADATA S511 120GB |
Fuente de Poder: | Seasonic Platinum 860W |
Resultados
El Noctua NH-U14S se desempeñó bastante bien en nuestras pruebas. Estuvo solamente 6 grados detrás del sistema de refrigeración líquida todo en uno, el Cooler Master Seidon 240M. Posteriormente, agregamos otro ventilador NF-A15 PWM y se bajó la temperatura por un grado.
