Noctua NH-L9i [Reseña]

Noctua NH-L9i [Reseña]

Características

Las características principales del NH-L9i son las siguientes:

  • Una altura de apenas 37 mm
  • 100% de compatibilidad con memorias RAM
  • 100% de compatibilidad con tarjetas madres con factor de forma mini-ITX
  • Ventilador NF-A9x14 PWM de primera calidad
  • Adaptador para reducción de ruido
  • Sistema de montaje SecuFirm2™ con un diseño personalizado para LGA115x
  • Pasta térmica NT-H1
  • Una garantía de fabricante de 6 años

Especificaciones Técnicas

Noctua nos proporciona la siguiente tabla para que podamos visualizar las especificaciones técnicas de este disipador por aire.

Noctua NH-L9i
Compatible con socketLGA1150, LGA1155, LGA1156
Altura (sin ventilador)23 mm
Anchura (sin ventilador)95 mm
Profundidad (sin ventilador)95 mm
Altura (con ventilador)37 mm
Anchura (con ventilador)95 mm
Profundidad (con ventilador)95 mm
Peso (sin ventilador)345 g
Peso (con ventilador)420 g
MaterialCobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado
Tamaño del ventilador92x92x14mm, 92x92x25mm
Volumen de entregaVentilador de primera calidad NF-A9x14 PWM
Adaptador para reducción del ruido (L.N.A.)
Compuesto térmico NT-H1
Sistema de montaje SecuFirm2™
Tornillos para ventiladores 92x92x25mm
Noctua Case-Badge en metal
Garantía6 años



Noctua NF-A9x14 PWM
RodamientoSSO2
Velocidad de rotación max. (+/-10%)2500 RPM
Velocidad de rotación con L.N.A. max. (+/-10%)1800 RPM
Velocidad de rotación min. (PWM, +/-20%)600 RPM
Caudal max.57,5 m³/h
Caudal con L.N.A. max.40,8 m³/h
Sonoridad max.23,6 dB(A)
Sonoridad con L.N.A. max.14,8 dB(A)
Potencia2,52 W
Voltaje12 V
MTBF> 150.000 h

Empaque Y Contenido

Noctua NH-L9i [Reseña] - 21

En la cara frontal del empaque podemos ver los colores característicos de Noctua. Está presente el modelo del producto y un pequeño resumen de las características. Podemos observar que el NH-L9i solamente soporta las plataformas de Intel con socket 1156, 1155 o 1150.

Noctua NH-L9i [Reseña] - 31

Al abrir la caja, nos percatamos de que los accesorios vienen asegurados en una base negra. Se incluye una calcomanía metálica de Noctua, un tubo de pasta térmica NT-H1, un adaptador para reducción de ruido (L.N.A.) y cuatro tornillos de montaje.

Noctua NH-L9i [Reseña] - 41

El disipador por aire en sí, está dentro de una base de cartón que lo protege durante el transporte. En un compartimiento lateral, encontramos una bolsa con 4 tornillos largos para instalar ventiladores más gruesos.

Una Mirada Más Cercana

Noctua NH-L9i [Reseña] - 51

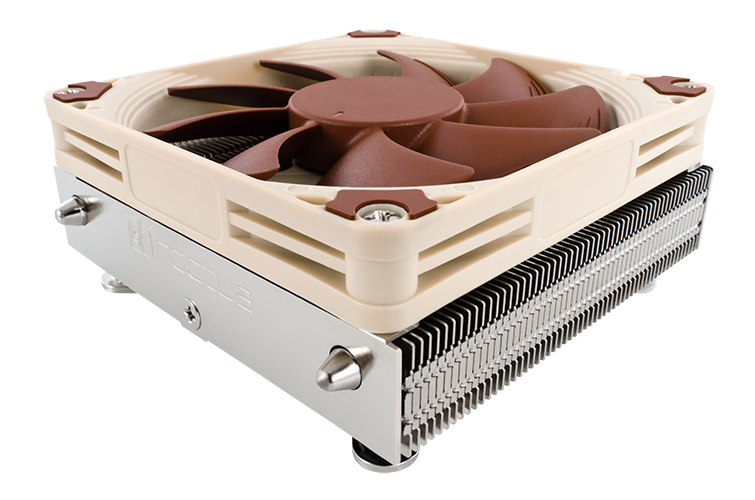

El NH-L9i es un disipador por aire pequeño que mide apenas 37mm de alto, 95mm de ancho y 95mm de largo, lo cual, hace que sea un producto perfecto para tarjetas madre con factor de forma mini-ITX. Como se puede observar, el ventilador NF-AX9x14 viene pre-instalado al radiador con cuatro tornillos.

Noctua NH-L9i [Reseña] - 61

Las aletas del radiador están manufacturadas en aluminio. El radiador consta de 55 aletas en total. También, pudimos notar dos tubos de transmisión de calor de cobre niquelado en forma de U que se extienden de la base del radiador a las aletas, con el propósito de conducir el calor lejos de ella.

Noctua NH-L9i [Reseña] - 71

Sin el ventilador NF-AX9x14, el NH-L9i mide 23mm de alto. El logotipo de Noctua está grabado en ambos lados del radiador.

Noctua NH-L9i [Reseña] - 81

Las patas de montaje ya vienen instaladas y aseguradas con dos tornillos en cada pata. La base está hecha de cobre niquelado y tiene una forma plana.

Noctua NH-L9i [Reseña] - 91

El ventilador NF-A9x14 utiliza un conector de 4 pines, lo cual, permite que su velocidad se controle a través de la tecnología de modulación por ancho de pulsos (PWM en inglés).

Noctua NH-L9i [Reseña] - 101

El NF-A9x14 tiene un grosor de 14mm y mide 92mm x 92mm. Tiene una velocidad mínima de 600RPM y una velocidad máxima de 2500RPM. A su máxima velocidad, este ventilador tiene un flujo de aire de 57.5 m3/h con un nivel sonoro máximo de 23.6 dB(A).

Noctua NH-L9i [Reseña] - 111

El marco cuenta con cuatro gomas de anti vibración para minimizar las vibraciones y el ruido emitido.

Instalación

La instalación del NH-L9i no puede ser más sencilla. Pudimos instalarlo en menos de 5 minutos gracias a su sistema de montaje SecuFirm2™ personalizado.

Noctua NH-L9i [Reseña] - 121

Primero aplicamos un poco de la pasta térmica NT-H1. Inmediatamente después, colocamos el disipador encima del procesador.

Noctua NH-L9i [Reseña] - 131

Con mucho cuidado, volteamos la tarjeta madre y empezamos a apretar los cuatro tornillos de montaje.

Noctua NH-L9i [Reseña] - 141

Como era de esperar, el NH-L9i tiene una excelente compatibilidad con las ranuras de memoria RAM.

Noctua NH-L9i [Reseña] - 151

En esta toma, vemos que el disipador no interfiere en lo absoluto con la tarjeta gráfica instalada en la primera ranura PCI-e.

Metodología De Pruebas

Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos:

  • Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
  • Se seleccionó la pasta térmica Noctua NT-H1 para utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
  • Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionen al 100% de su capacidad.
  • Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
  • Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).

Utilizamos el siguiente equipo de pruebas:

Procesador:Intel Core i5-4670K @ 4.5GHz
Tarjeta Madre:Asus Maximus VI Gene
RAM:2 x 4GB G.Skill TridentX 2400Mhz
Tarjeta de Video:EVGA GeForce GTX 780 Ti
SSD:ADATA XPG SX900 128GB
Fuente de Poder:Seasonic Platinum 1200W

Resultados

Noctua NH-L9i [Reseña] - Imagen11
