Características

Como es lo acostumbrado, comenzaremos esta reseña conociendo las características de la Z97MX-Gaming 5.

  • Tecnología AMP-UP Audio
  • Capacitadores de audio de gama alta
  • Códec de audio Realtek ALC1150
  • Software de Sound Blaster X-Fi MB3
  • Zona de audio dedicado
  • Puertos USB DAC-UP
  • Hardware de audio chapado en oro
  • Controlador de red Killer E2200
  • Soporte extremo para múltiples tarjetas graficas
  • Conector de SATA Express y M.2
  • Centro de aplicaciones Gigabyte
  • Nuevo diseño de disipadores
  • Soporte para resoluciones 4K
  • Soporte HDMI
  • Socket de CPU chapado en oro

Gigabyte Z97MX-Gaming 5
ProcesadorSoporte para procesadores Intel® Core™ i7/i5/i3/Pentium/Celeron dentro del paquete LGA1150El L3 cache varía entre cada procesador.
ChipsetIntel® Z97 Express Chipset
Memoria1. 4 x Ranuras DDR3 con soporte hasta 32 GB de memoria de sistema
2. Arquitectura de memoria de doble canal
3. Soporte para DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
4. Soporte para módulos de memoria non-ECC
5. Soporte para Extreme Memory Profile (XMP)
Gráficos IntegradosProcesador de gráfico integrado
1. 1 puerto D-Sub con soporte hasta una resolución máxima de 1920 x 1200 @ 60 Hz
2. 1 puerto DVI-D con soporte hasta una resolución de máxima de 1920 x 1200 @ 60 Hz
3. 1 puerto HDMI con soporte hasta una resolución máxima de 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
4. Soporte hasta 3 monitores al mismo tiempo
5. Memoria máxima compartida de 1 GB
Audio1. Realtek® ALC1150 codec
2. Amplificador operacional TI Burr Brown® OPA2134
3. Soporte para Sound Blaster X-Fi MB3
4. Audio de alta definicion
5. 2/4/5.1/7.1 canales
6. Soporte para S/PDIF Out
LANQualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit)
Puertos de Expansión1. 1 x Ranura PCI Express x16 (PCIEX16)
2. 1 x Ranura PCI Express x16 corriendo a X8 (PCIEX8)
3. 1 x Ranura PCI Express x16 corriendo a X4 (PCIEX4)
4. 1 x Ranura PCI Express x1
Tecnología MultigráficosSoporte para tecnología Crossfire de AMD de dos vías y NVIDIA SLI de dos vias
Interfaz de AlmacenamientoChipset:
1. 1 x Conector M.2 PCIe
2. 1 x Conector SATA Express
3. 6 x Conectores SATA 6Gb/s
4. Soporte para RAID 0, RAID 1, RAID 5 y RAID 10
USBChipset:
1. 6 x puertos USB 3.0/2.0 (4 puertos disponibles en el panel trasero, 2 puertos disponibles a través de los conectores internos USB)
2. 8 x puertos USB 2.0/1.1 (4 puertos disponibles en el panel trasero, 4 puertos disponibles a través de los conectores internos USB)
Conectores Internos de E/S1. 1 x Conector de 24 pines ATX
2. 1 x Conector de 8 pines ATX 12V
3. 1 x Conector M.2 PCIe
4. 1 x Conector SATA Express
5. 6 x puertos SATA 6Gb/s
6. 1 x Conector de CPU fan
7. 1 x Conector de water cooling fan (CPU_OPT)
8. 3 x Conectores system fan
9. 1 x Conector frontal
10. 1 x Conector de audio de panel frontal
11. 1 x Conector USB 3.0/2.0
12. 2 x Conectores USB 2.0/1.1
13. 1 x Conector S/PDIF Out
14. 1 x Jumper Clear CMOS
15. 1 x Switch para control de ganancia de audio
Conectores del Panel Trasero1. 1 x Puerto PS/2 para teclado
2. 1 x Puerto PS/2 para mouse
3. 1 x Puerto D-Sub
4. 1 x Puerto DVI-D
5. 1 x Puerto HDMI
6. 4 x Puertos USB 3.0/2.0
7. 4 x Puertos USB 2.0/1.1
8. 1 x Puerto RJ-45
9. 1 x Salida optica S/PDIF
10. 5 x Salidas de audio (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
Controlador E/SiTE® I/O Controller Chip
Monitorización H/W1. Detección de voltaje del sistema
2. Detección de temperatura del CPU/Sistema/Chipset
3. Detección de la velocidad del ventilador del CPU/CPU OPT/Sistema
4. Advertencia de sobrecalentamiento de CPU/Sistema
5. Advertencia sobre funcionamiento del ventilador de CPU/CPU OPT/Sistema
6. Control de la velocidad del ventilador de CPU/CPU OPT/Sistema
BIOS1. 2 x 64 Mbit flash
2. Use of licensed AMI EFI BIOS
3. Soporte para DualBIOS™
4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características ÚnicasSoporte para APP Center
@BIOS
EasyTune
EZ Setup
Fast Boot
Game Controller
On/Off Charge
Smart TimeLock
Smart Recovery 2
USB Blocker
Soporte para Q-Flash
Soporte para Smart Switch
Soporte para Xpress Install
Sistema OperativoNorton® Internet Security (OEM version)
Intel® Rapid Start Technology
Intel® Smart Connect Technology
Intel® Samrt Response Technology
DiseñoFactor de forma Micro ATX; 24.4cm x 24.4cm

[/desplegable]

Una Mirada Más Cercana

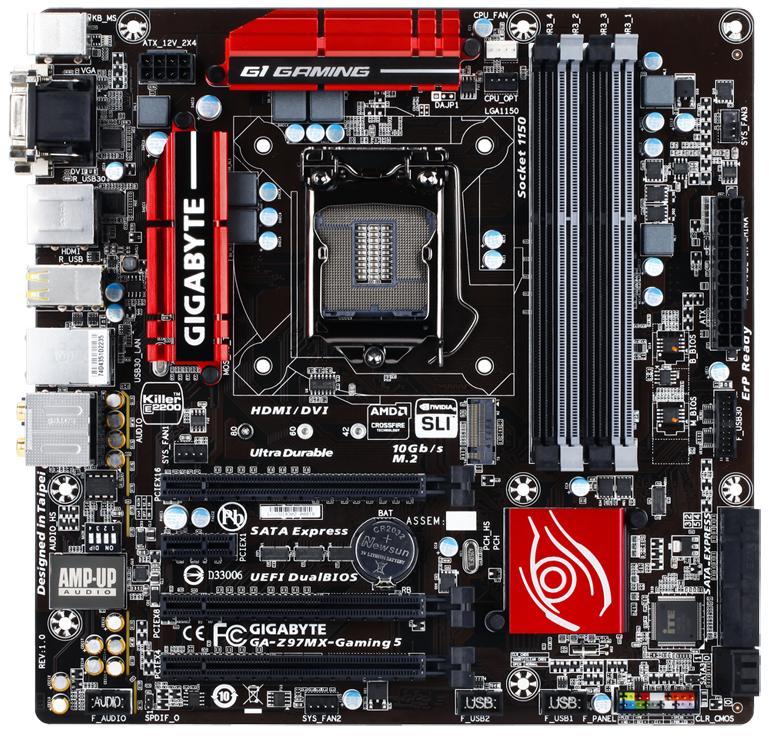

Gigabyte Z97MX-Gaming 5 [Reseña] - 26

Gigabyte ha decidido desviarse del color verde tradicional que utilizaba en sus tarjetas madres de la familia G1. En esta generación la marca optó utilizar el color rojo como se puede apreciar en el nuevo diseño de sus disipadores pasivos. También podemos apreciar el diseño de alimentación de 4 fases.

Gigabyte Z97MX-Gaming 5 [Reseña] - 33

Con el propósito de prolongar la vida útil de la tarjeta madre y además brindar mayor confiabilidad y un mejor contacto con el procesador, Gigabyte utiliza pines chapado en oro de 15μ en el socket.

Gigabyte Z97MX-Gaming 5 [Reseña] - 42

La Z97MX-Gaming 5 soporta hasta un máximo de 32GB y frecuencias monstruosas hasta 3000MHz. Para habilitar la tecnología doble canal, debes utilizar tus módulos en las ranuras con el mismo color.

Gigabyte Z97MX-Gaming 5 [Reseña] - 52

A lado de la última ranura de memoria RAM, se encuentran el chip de BIOS principal y otro chip de respaldo. Una característica que llevan las tarjetas madres Gigabyte desde hace un buen tiempo.

Gigabyte Z97MX-Gaming 5 [Reseña] - 62

Están disponibles 6 puertos SATA 6Gb/s y un puerto de SATA Express. El nuevo SATA Express puede alcanzar hasta una velocidad de 10Gb/s en la transferencia de datos. Sin embargo hay que tomar en cuenta que el uso de un dispositivo SATA Express deshabilitan dos puertos SATA.

Gigabyte Z97MX-Gaming 5 [Reseña] - 72

El pequeño disipador pasivo que cubre el chipset Z97 es de un color rojo brillante con el logotipo de Gigabyte Gaming en color plata.

Gigabyte Z97MX-Gaming 5 [Reseña] - 82

El conector M.2 está ubicado entre el socket y el primer puerto PCI Express x16. Este socket acepta unidades M.2 (NGFF) ya sea en forma de SATA o en forma de PCIe.

Gigabyte Z97MX-Gaming 5 [Reseña] - 92

En cuestiones de puertos de expansión, hay tres puertos de PCI Express x16 y un puerto PCI Express x1. Existe la posibilidad de realizar una configuración Crossfire o SLI hasta con dos tarjetas gráficas.

Gigabyte Z97MX-Gaming 5 [Reseña] - 102

Gigabyte empezó a utilizar capacitores japoneses de marca Nichicon desde la generación pasada. Estos capacitadores de audio producen una mejor calidad de sonido ofreciendo un efecto más realístico a todos tus juegos.

Gigabyte Z97MX-Gaming 5 [Reseña] - 114

El socket OP-AMP hace su reaparición en esta generación otra vez. Cabe recalcar que la implementación de este socket permite que los entusiastas cambien el amplificador operacional por otro de manera sencilla. A lado del socket OP-AMP, se encuentra el switch para controlar la ganancia de audio.

Gigabyte Z97MX-Gaming 5 [Reseña] - 122

La separación de los componentes de audio del resto de la tarjeta madre ayuda a eliminar la Interferencia electromagnética. La zona de audio dedicado está delimitado por una línea de LED rojo.

Gigabyte Z97MX-Gaming 5 [Reseña] - 131

Gigabyte ha optado utilizar conectores chapados en oro para el audio porque el oro tiene una excelente conductividad de la señal y no se empaña fácilmente.

Gigabyte Z97MX-Gaming 5 [Reseña] - 141

Los cuatro puertos USB 2.0 de color amarillo cuenta con la tecnología DAC-UP que proporciona una entrega energética más limpia y libre de ruido. A la derecha de los puertos amarillos, está situado el adaptador de red Killer E2200 proveniente de la empresa Qualcomm Atheros. Y debajo de él, están dos puertos USB 3.0/2.0 de color azul.

Gigabyte Z97MX-Gaming 5 [Reseña] - 151

Y para finalizar esta sesión fotográfica, echamos un vistazo a los otros conectores restantes:

  • Un puerto PS/2 para teclado
  • Un puerto PS/2 para mouse
  • Un puerto D-Sub
  • Un puerto DVI-D
  • Dos puertos USB 3.0/2.0
  • Un puerto HDMI chapado en oro

Desglose Del BIOS

Gigabyte ha rediseñado su BIOS de nuevo para sus tarjetas madres Serie 9. La Z97MX-Gaming 5 cuenta con tres modos de visualización del BIOS: Modo de Guía de Inicio, Modo de Cambio Inteligente y el Modo Clásico. Se presiona la tecla F2 para cambiar entre los tres modos diferentes.

Gigabyte Z97MX-Gaming 5 [Reseña] - 16

Básicamente, el Modo de Guía de Inicio contiene accesos directos a las opciones de uso común. Como se puede apreciar en la captura, la interfaz tiene un diseño básico y minimalista. De hecho nos recuerda mucho a la interfaz Metro de Windows 8.

Gigabyte Z97MX-Gaming 5 [Reseña] - 17

Para usuarios más avanzados, el Modo de Cambio Inteligente ofrece opciones de configuración mas detalladas. Las diferentes opciones están agrupadas en viñetas para su fácil acceso. La información técnica y el estado de tu sistema están ubicados en la parte inferior y en los lados.

Gigabyte Z97MX-Gaming 5 [Reseña] - 18

Por último, el Modo Clásico es la interfaz clásica que Gigabyte introdujo por primera vez en sus tarjetas madres Serie 7. Si bien no es tan elegante como los otros modos, el Modo Clásico es funcional y preferido por muchos entusiastas y overclockers veteranos.

Desglose Del Software

La Z97MX-Gaming 5 tiene a su disponibilidad un conjunto de utilidades para administrar varias configuraciones de BIOS dentro del sistema operativo.

Gigabyte Z97MX-Gaming 5 [Reseña] - 19

Puedes acceder a las utilidades instaladas a través del App Center.

Gigabyte Z97MX-Gaming 5 [Reseña] - 20

Una de los programas más importantes es el EasyTune que te permite configurar las características de tu sistema para obtener mayor rendimiento. Te presentamos un pequeño resumen de lo que hacen las otras utilidades:

  • @BIOS – Actualizar el BIOS dentro de tu sistema operativo.
  • EZ Setup – Configurar opciones de almacenamiento.
  • Fast Boot – Configurar el método de booteo.
  • Game Controller – Implementar macros y reducir el movimiento del mouse.
  • ON/OFF Charge – Configurar las opciones de carga de dispositivos.
  • Smart TimeLock – Programar cuándo se puede o no se puede utilizar el sistema.
  • Smart Recovery 2 – Respaldar y recuperar el sistema.
  • System Information Viewer – Mostrar información del sistema.
  • USB Blocker – Rechazar ciertos tipos de dispositivo USB conectado al sistema.

Metodología de pruebas

Utilizamos una mezcla de pruebas sintéticas y pruebas de juegos para evaluar los diferentes aspectos de la tarjeta madre. Se reinicia el sistema después cada prueba.

Las pruebas de esta reseña se realizaron con el siguiente equipo de pruebas:

Procesador:Intel Core i5-4670K
Tarjeta Madre:Gigabyte Z97MX-Gaming 5
RAM:2 x 4GB G.Skill TridentX 2400Mhz
Tarjeta de Video:EVGA GeForce GTX 780 Ti
SSD:ADATA XPG SX900 128GB
Fuente de Poder:Seasonic Platinum 860W

Resultados de SuperPi

SuperPi es un software que calcula el valor de pi a un número especificado de dígitos después del punto decimal. Para los efectos de esta revisión, se utilizará un cálculo de hasta 32 millones de dígitos después del punto decimal.
Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen1

Resultados de Cinebench

Cinebench es un programa de pruebas basado en el software CINEMA 4D, el cual es muy utilizado para la creación de contenidos 3D. Esta prueba renderiza una escena 3D que contiene aproximadamente 2000 objetos que a su vez contienen más de 300,000 polígonos en total.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen2

Resultados de AIDA64

AIDA64 es una utilidad diseñada para diagnosticar y evaluar el hardware de tu computadora. Se utilizó la prueba de ancho de banda de memoria para medir la velocidad de lectura, de escritura y de copiado.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen3

Resultados de 3DMark

3DMark es el programa más popular del mundo utilizado para medir el rendimiento en términos de gaming de tu computadora. Consta de varias pruebas gráficas intensas renderizadas con un detalle y complejidad mucho más allá de lo que se encuentra en cualquier otro benchmark o juegos de hoy en día.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen4

Resultados de Unigine Heaven Benchmark

El Unigine Heaven Benchmark es una herramienta poderosa que aplica una prueba intensa a la tarjeta gráfica para determinar su rendimiento y estabilidad bajo condiciones muy extremas.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen5

Resultados de Gaming

Además de las pruebas sintéticas, nos gusta realizar pruebas reales con algunos juegos para los gamers que quieran saber si hay beneficios de utilizar una tarjeta madre sobre otra.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen6

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen7

Resultados de Overclock

Para las pruebas de overclock, utilizamos un procesador Intel Core i5-4670k. Durante el proceso, solamente modificamos el multiplicador y el voltaje para alcanzar 4.5GHz. Se ejecuta el Prime95 durante un lapso de 30 minutos para probar la estabilidad del overclock.

Gigabyte Z97MX-Gaming 5 [Reseña] - Imagen8
[/desplegable]
