Reseñas Publicado por el 6 de mayo de 2014 a las 18:08

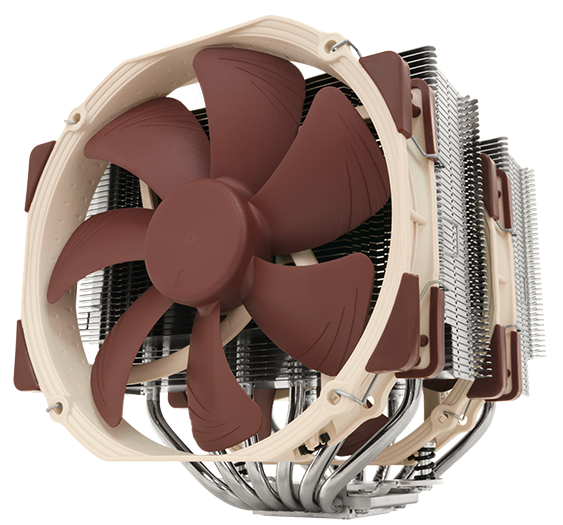

Noctua NH-D15 [Reseña]

Noctua NH-D15 [Reseña]

Noctua tiene la costumbre de elevar los estándares de rendimiento cada vez que saca un nuevo producto al mercado. Cuando salió el NH-D14 en el 2009, este redefinió la refrigeración por aire demostrando que un mayor rendimiento no necesariamente implica mayor nivel de ruido. Hasta el día de hoy, el NH-D14 aún es considerado como el rey invicto de los disipadores por aire.

Después de más de tres largos años de investigación continua, desarrollo y pruebas de laboratorio intensivas, Noctua finalmente nos presenta su nuevo NH-D15. Con un diseño completamente renovado y mejorado, el NH-D15 está destinado a mejorar la eficiencia del NH-D14 aún más. ¿Puede el NH-D15 seguir llevando la antorcha de su legendario antecesor? Vamos a averiguarlo hoy.

Características

Para tener mayor noción de las nuevas mejoras del NH-D15, vamos a echar un vistazo a sus características principales.

  • Basado en el diseño del galardonado NH-D14
  • Diseño de doble torre con 6 tubos de transmisión de calor
  • Conjunto de aletas más anchas y tubos de transmisión de calor más espaciados
  • Mayor compatibilidad con memorias RAM con el modo de un solo ventilador
  • Doble ventilador NF-A15 de 140mm
  • Soporte para PWM y adaptador para reducción del ruido
  • Excelente refrigeración para los otros componentes que lo rodean
  • Sistema de montaje SecuFirm2
  • Compatibilidad con sockets antiguos y futuros
  • Incluida una pasta térmica NT-H1
  • 6 años de garantía

Noctua NH-D15 [Reseña] - 2

Especificaciones Técnicas

Noctua tiene una de las páginas web más detalladas que hemos visto. La siguiente tabla cubre todos los aspectos técnicos del NH-D15.

Noctua NH-D15
Compatible con socket Intel LGA2011 (Square ILM), LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate necesario)
Altura (sin ventilador) 165 mm
Anchura (sin ventilador) 150 mm
Profundidad (sin ventilador) 135 mm
Altura (con ventilador) 165 mm
Anchura (con ventilador) 150 mm
Profundidad (con ventilador) 161 mm
Peso (sin ventilador) 1000 g
Peso (con ventilador) 1320 g
Material Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado
Tamaño del ventilador 140x150x25 (con agujeros de montaje 120mm), 140x140x25 (con agujeros de montaje 120mm), 120x120x25
Volumen de entrega 2 x Ventilador de primera calidad NF-A15 PWM
2 x Adaptador para reducción del ruido (L.N.A.)
Cable con forma de Y
Pasta Térmica NT-H1
Sistema de montaje SecuFirm2™
Calcomanía metálica de Noctua
Garantía 6 años
Noctua NF-A15 PWM
Rodamiento SSO2
Velocidad de rotación max. (+/-10%) 1500 RPM
Velocidad de rotación con L.N.A. max. (+/-10%) 1200 RPM
Velocidad de rotación min. (PWM, +/-20%) 300 RPM
Caudal max. 140,2 m³/h
Caudal con L.N.A. max. 115,5 m³/h
Sonoridad max. 24,6 dB(A)
Sonoridad con L.N.A. max. 19,2 dB(A)
Potencia 0,6 W
Voltaje 12 V
MTBF > 150.000 h

Empaque Y Contenido

Noctua NH-D15 [Reseña] - 31

El empaque esta enorme y tiene un esquema de colores blanco con marrón oscuro. La cara frontal muestra las principales características haciendo hincapié de que el diseño del NH-D15 está basado en el galardonado NH-D14.

Noctua NH-D15 [Reseña] - 4

En la cara trasera se enlistan las características del NH-D15. En las otras caras del empaque podemos encontrar una descripción del producto en nueve idiomas diferentes y una tabla de las especificaciones.

Noctua NH-D15 [Reseña] - 5

Al destapar el empaque, nos encontramos con tres cajas:

  • Una caja de accesorios
  • Una caja con el kit de montaje para Intel
  • Una caja con el kit de montaje para AMD

Noctua NH-D15 [Reseña] - 6

Tanto el NH-D15 como el ventilador extra de NF-A15 se encuentran en su propia caja. Están protegidas alrededor por un hule espuma grueso de color blanco.

Noctua NH-D15 [Reseña] - 7

La caja del kit de montaje para Intel incluye un soporte trasero, dos barras de montaje, cuatro tornillos, cuatro alzadores de plástico, cuatro tornillos para LGA2011, y un manual para LGA2011 y otro para LGA115x. Por otro lado, el kit de montaje para AMD solo consta de dos barras de montaje, cuatro alzadores de plástico, cuatro tornillos largos y su respectivo manual de instalación para AMD.

Noctua NH-D15 [Reseña] - 8

La caja de accesorios contiene lo siguiente:

  • Un desarmador Philips en forma de L
  • Una calcomanía metálica de Noctua
  • Dos ganchos de ajuste para el segundo ventilador NF-A15
  • Dos adaptadores para reducción del ruido (L.N.A.)
  • Un adaptador en forma de Y
  • Cuatro tornillos
  • Cuatro montajes de goma para ventiladores
  • Una pasta térmica NT-H1

Noctua NH-D15 [Reseña] - 9

El NH-D15 está protegido en su caja con varias capas de cartón.

Noctua NH-D15 [Reseña] - 10

Como protección adicional, hay un cartón grueso que separa el ventilador NF-A15 y las dos torres para evitar que se dañen las aletas de aluminio durante la transportación del producto.

Una Mirada Más Cercana

Noctua NH-D15 [Reseña] - 111

El NH-D15 está constituido de dos torres gigantescas. Sin los dos ventiladores NF-A15, pesa exactamente 1Kg.

Noctua NH-D15 [Reseña] - 12

Cada torre está compuesta de 45 aletas de aluminio. Las 7 aletas de aluminio en la parte inferior están recortadas para ofrecer mayor compatibilidad con memorias RAM que midan hasta 64mm.

Noctua NH-D15 [Reseña] - 13

Los 6 tubos de transmisión de calor con 6mm de diámetro están soldados a una base de cobre niquelado y a cada una de las aletas de aluminio. Como siempre el trabajo de soldadura esta impecable.

Noctua NH-D15 [Reseña] - 14

La superficie de contacto de la base es plana y el acabado de níquel sirve para evitar la oxidación de la cobre.

Noctua NH-D15 [Reseña] - 15

Se incluyen dos ventiladores modelo NF-A15 PWM. Disponen del famoso rodamientos SSO2 de Noctua que les permiten girar hasta una velocidad de 1500RPM moviendo hasta 140.2 m³/h de aire a un nivel sonoro de apenas 24.6 dB(A).

Noctua NH-D15 [Reseña] - 16

El NF-A15 tiene un macro redondo de 140mm pero también tienen agujeros de montaje de 120mm. Se puede apreciar que en cada esquina del ventilador un panel anti-vibración para reducir el nivel de ruido.

Noctua NH-D15 [Reseña] - 17

El ventilador NF-A15 se instala utilizando dos clips de retención. Con ambos NF-A15 instalados, el NH-D15 llega a pesar hasta 1.32kg y mide 165mm de alto, 150mm de ancho y 161mm de profundidad.

Instalación

Uno de los avances mayores que ha hecho Noctua en los últimos años es su sistema de montaje SecuFirm2. La instalación de grandes disipadores por aire como el NH-D15 es una tarea fácil.

Noctua NH-D15 [Reseña] - 18

Instalamos el soporte trasero a la tarjeta madre. Luego insertamos los cuatro alzadores de plástico.

Noctua NH-D15 [Reseña] - 19

Colocamos las dos barras de soporte para fijarlas posteriormente con cuatro tornillos.

Noctua NH-D15 [Reseña] - 20

Asentamos el NH-D15 encima lo atornillamos en ambos lados.

Noctua NH-D15 [Reseña] - 21

En su configuración predeterminada, no es posible utilizar memorias RAM con disipadores altos.

Noctua NH-D15 [Reseña] - 22

Si removemos uno de los ventiladores NF-A15 se puede utilizar memorias RAM de alto perfil sin problemas. Quizás haya una pequeña perdida de rendimiento al hacer esto. Sin embargo, esta configuración resulta muy útil para usuarios que utilizan la plataforma X79 ya que sus tarjetas madres suelen venir con 4 ranuras de RAM en cada lado del socket del procesador.

Noctua NH-D15 [Reseña] - 23

Otra alternativa es elevar la posición del NF-A15 un poco así permitiendo que haya un espacio justo para las memorias con disipadores altos.

Noctua NH-D15 [Reseña] - 24

Por su gran tamaño, no es posible utilizar la primera ranura PCI-E. Es algo que se debe tomar en cuenta.

Metodología De Pruebas

Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos.

  • Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
  • Se seleccionó la pasta térmica Noctua NT-H1 a utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
  • Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionan al 100% de su capacidad.
  • Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
  • Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).

Utilizamos el siguiente equipo de pruebas:

Procesador: Intel Core i5-4670K @ 4.5GHz
Tarjeta Madre: Asus Maximus VI Gene
RAM: 2 x 4GB G.Skill TridentX 2400Mhz
Tarjeta de Video: EVGA GeForce GTX 780 Ti
SSD: ADATA XPG SX900 120GB
Fuente de Poder: Seasonic Platinum 860W

Resultados

Noctua NH-D15 [Reseña] - Grafica

El hecho de que el rendimiento del NH-D15 está a la par con el Cooler Master Seidon 240M es bastante sorprendente. No todos los días encuentras un disipador por aire capaz de igualar el rendimiento de un sistema de refrigeración líquida todo en uno de 240mm.

Pros

  • Rendimiento incomparable
  • Operación inaudible
  • Construcción robusta
  • Instalación sencilla
  • Garantía de 6 años

Contras

  • Interfiere con la primera ranura PCI-E.
  • No incluye clips de retención para instalar un tercer ventilador.

Noctua NH-D15 [Reseña] - webadictos-premio-oro Es una tarea difícil mejorar algo que ya está cerca de la perfección. Pero nada es imposible para los ingenieros de Noctua y una vez más lo han demostrado con el NH-D15.

El diseño en general es atractivo y sobre todo practico. Se ha hecho un gran esfuerzo para brindar mayor compatibilidad con el resto de los componentes de tu sistema. La calidad de construcción es de primera categoría, algo que siempre esperamos de una marca como es Noctua.

En términos de rendimiento térmico, basta con echar un vistazo rápido a las gráficas. El NH-D15 ocupa el primer lugar junto un sistema de refrigeración líquida todo en uno de 240mm. Es una hazaña difícil de lograr. En relación al rendimiento acústico, el NH-D15 es uno de los disipadores por aire más silenciosos que hemos probado.

Próximamente, se podrá encontrar el NH-D15 en los estantes de muchas tiendas de hardware por unos 100 dólares (1300 pesos mexicanos). Y como todos productos de Noctua, también te estas llevando un rico conjunto de accesorios y una garantía generosa de 6 años contra defectos de fabricación.
