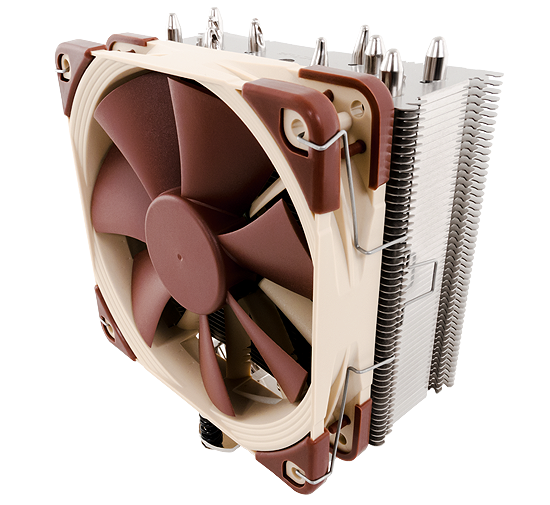

![Disipador de aire, Noctua NH-U12S [Reseña]](https://i0.wp.com/webadictos.com/wp-content/uploads/2014/04/116.jpg?fit=1000%2C563&ssl=1 "Disipador de aire, Noctua NH-U12S [Reseña]")
Características
Primeramente, vamos a ver las características principales que nos proporciona Noctua.
![Disipador de aire, Noctua NH-U12S [Reseña] - 2](https://i0.wp.com/webadictos.com/media/2014/04/2.jpg?resize=500%2C140 "Disipador de aire, Noctua NH-U12S [Reseña]")
- Pertenece a la galardonada línea de NH-U12
- 100% de compatibilidad con memoria RAM
- Tamaño tipo torre clásico de 120mm para una excelente compatibilidad general
- Incluido un ventilador NF-F12 PWM Focused Flow
- Soporte para PWM y adaptador para reducción del ruido
- Paneles anti-vibración y ganchos de ajuste para un segundo ventilador NF-F12
- Sistema de montaje SecuFirm2
- Compatibilidad con sockets antiguos y futuros
- Incluida una pasta térmica NT-H1
- 6 años de garantía
Especificaciones Técnicas
| Noctua NH-U12S | |
|---|---|
| Compatible con socket | Intel LGA2011 (Square ILM), LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate necesario) |
| Altura (sin ventilador) | 158 mm |
| Anchura (sin ventilador) | 125 mm |
| Profundidad (sin ventilador) | 45 mm |
| Altura (con ventilador) | 158 mm |
| Peso (sin ventilador) | 580 g |
| Peso (con ventilador) | 755 g |
| Material | Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado |
| Tamaño del ventilador | 120x120x25 |
| Material | Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado |
| Volumen de entrega | Ventilador NF-F12 PWM de primera calidadAdaptador para reducción del ruido (L.N.A.) Pasta Térmica NT-H1 Sistema de montaje SecuFirm2™ Paneles anti-vibración y ganchos de ajuste para un segundo ventilador NF-A15 Calcomanía metálica de Noctua |
| Garantía | 6 años |
| Noctua NF-F12 PWM | |
|---|---|
| Rodamiento | SSO2 |
| Velocidad de rotación max. (+/-10%) | 1500 RPM |
| Velocidad de rotación con L.N.A. max. (+/-10%) | 1200 RPM |
| Velocidad de rotación min. (PWM, +/-20%) | 300 RPM |
| Caudal max. | 93,4 m³/h |
| Caudal con L.N.A. max. | 74,3 m³/h |
| Sonoridad max. | 22,4 dB(A) |
| Sonoridad con L.N.A. max. | 18,6 dB(A) |
| Potencia | 0,6 W |
| Voltaje | 12 V |
| MTBF | > 150.000 h |
Empaque y Contenido
![Disipador de aire, Noctua NH-U12S [Reseña] - 36](https://i0.wp.com/webadictos.com/media/2014/04/36.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
El empaque se mantiene fiel a los colores característicos de Noctua.
![Disipador de aire, Noctua NH-U12S [Reseña] - 46](https://i0.wp.com/webadictos.com/media/2014/04/46.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Se puede apreciar información acerca del disipador y sus especificaciones alrededor de la caja.
![Disipador de aire, Noctua NH-U12S [Reseña] - 56](https://i0.wp.com/webadictos.com/media/2014/04/56.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Como es lo acostumbrado, encontramos tres cajas con sus montajes respectivos.
![Disipador de aire, Noctua NH-U12S [Reseña] - 65](https://i0.wp.com/webadictos.com/media/2014/04/65.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Cada caja contiene los manuales de instalación, diversa tornillería y el soporte para instalar el disipador.
![Disipador de aire, Noctua NH-U12S [Reseña] - 74](https://i0.wp.com/webadictos.com/media/2014/04/74.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
La caja de accesorios consta de lo siguiente:
- Un desarmador Philips en forma de L
- Una calcomanía metálica de Noctua
- Dos ganchos de ajuste para un segundo ventilador NF-F12
- Cuatro paneles anti-vibración
- Un adaptador para reducción del ruido (L.N.A.)
- Una tira de aislamiento para ventilador
- Una pasta térmica NT-H1
![Disipador de aire, Noctua NH-U12S [Reseña] - 84](https://i0.wp.com/webadictos.com/media/2014/04/84.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
El Noctua NH-U12S está protegido en un embalaje de cartón grueso con el propósito de evitar que se dañe el disipador durante su transporte.
Una Mirada Más Cercana
![Disipador de aire, Noctua NH-U12S [Reseña] - 93](https://i0.wp.com/webadictos.com/media/2014/04/93.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Se puede apreciar el NH-U12S a lado izquierdo y su hermano mayor el NH-U14S a lado derecho.
![Disipador de aire, Noctua NH-U12S [Reseña] - 104](https://i0.wp.com/webadictos.com/media/2014/04/104.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
La torre en si mide 158mm x 125mm x 71mm y pesa 580g sin el ventilador NF-F12. Todos los componentes desde su base de cobre, tubos de transmisión de calor y las aletas de aluminio están niquelados para minimizar la oxidación.
![Disipador de aire, Noctua NH-U12S [Reseña] - 115](https://i0.wp.com/webadictos.com/media/2014/04/115.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
El NH-U12S cuenta con 5 tubos de transmisión soldados directamente a la base de cobre para garantizar una buena conductividad térmica. Los tubos de transmisión que sirve para transportar la energía térmica hacia las aletas tienen 6mm de grosor.
![Disipador de aire, Noctua NH-U12S [Reseña] - 123](https://i0.wp.com/webadictos.com/media/2014/04/123.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
El ventilador NF-F12 se sujeta al NH-U12S a través de dos clips de retención. El NF-F12 se alimenta a través de un conector PWM de 4 pines permitiendo que se altere su velocidad de rotación entre 300RPM a 1500RPM. A su velocidad máxima de rotación, solamente genera un nivel sonoro de 22.4dBA el cual es indicador del gran trabajo de ingeniería de Noctua en su diseño.
![Disipador de aire, Noctua NH-U12S [Reseña] - 133](https://i0.wp.com/webadictos.com/media/2014/04/133.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Para minimizar el ruido de las vibraciones, Noctua ha implementado paneles de anti-vibración en cada esquina del ventilador NF-F12. Esto evita que el ventilador tenga un contacto directo con las aletas de aluminio.
Instalación
La instalación del NH-U12S es idéntica a la del NH-U14S. La gran facilidad de instalación se debe al sistema de montaje SecuFirm2.
![Disipador de aire, Noctua NH-U12S [Reseña] - 143](https://i0.wp.com/webadictos.com/media/2014/04/143.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Se instala el soporte trasero con la ayuda de los cuatro alzadores de plástico. Luego se fijan las dos barras de montaje con cuatro tornillos.
![Disipador de aire, Noctua NH-U12S [Reseña] - 153](https://i0.wp.com/webadictos.com/media/2014/04/153.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Posteriormente la torre se asegura a las dos barras a través de los dos tornillos en ambos lados. Y por último, se le instala el ventilador.
![Disipador de aire, Noctua NH-U12S [Reseña] - 163](https://i0.wp.com/webadictos.com/media/2014/04/163.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
El NH-U12S no presenta ninguna interferencia con las ranuras de memoria RAM de nuestra tarjeta madre.
![Disipador de aire, Noctua NH-U12S [Reseña] - 172](https://i0.wp.com/webadictos.com/media/2014/04/172.jpg?resize=800%2C450 "Disipador de aire, Noctua NH-U12S [Reseña]")
Por su reducido tamaño comparado con el NH-U14S, el NH-U12S no interfiere con la primera ranura de PCI-E en lo absoluto por lo tanto si pudimos instalar nuestra tarjeta gráfica en esta ranura.
Metodología De Pruebas
Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos.
- Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
- Se seleccionó la pasta térmica Noctua NT-H1 a utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
- Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionan al 100% de su capacidad.
- Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
- Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).
Utilizamos el siguiente equipo de pruebas:
| Procesador: | Intel Core i5-4670K @ 4.5GHz |
|---|---|
| Tarjeta Madre: | Asus Maximus VI Gene |
| RAM: | 2 x 4GB G.Skill TridentX 2400Mhz |
| Tarjeta de Video: | EVGA GeForce GTX 780 Ti |
| SSD: | ADATA S511 120GB |
| Fuente de Poder: | Seasonic Platinum 860W |
Resultados
![Disipador de aire, Noctua NH-U12S [Reseña] - Grafica1](https://i0.wp.com/webadictos.com/media/2014/04/Grafica1.png?resize=800%2C525 "Disipador de aire, Noctua NH-U12S [Reseña]")
A pesar de estar más pequeño y contar con un tubo de transmisión de calor menos que el NH-U14S, el NH-U12S solamente estaba 2 grados a tras de su hermano mayor. Incluso si agregamos un ventilador de NF-F12, logramos casi igualar el rendimiento del NH-U14S.
Pros
- Excelente rendimiento
- Operación silenciosa
- No interfiere con la primera ranura de PCI-E
- Compatible con memorias RAM de alto perfil
- Instalación fácil
- Garantía de 6 años
Contras
- Ninguno
Conclusión
Uno nunca debe juzgar un disipador por su tamaño especialmente si proviene de Noctua. El Noctua NH-U12S conserva todas las cualidades que hacen que su hermano mayor, el NH-U14S, sea un gran disipador por aire.
Gracias a su alto nivel de calidad de construcción y diseño, el NH-U12S es uno de los mejores disipadores por aire de 120mm de su clase. El ventilador NF-F12 emite un nivel de ruido tan bajo que muchas veces ni notas que está ahí. Con lo dicho, no es de extrañar que el rendimiento del NH-U12S no está muy lejos detrás de otros disipadores más grandes.
Sin embargo, su más ventaja grande es su tamaño compacto ya que cabe en la mayoría de los gabinetes con facilidad y sin interferir con los otros componentes del sistema. Noctua ha simplificado el proceso de instalación tanto que el disipador es sumamente fácil de instalar en un par de minutos.
Económicamente, el NH-U12S te va a quitar unos $70 dólares (915 pesos) de tu ahorro. Pero el precio no está mal considerando que estas obteniendo un disipador por aire de primera calidad y una larga garantía de fabricante de 6 años.
