Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña]

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña]

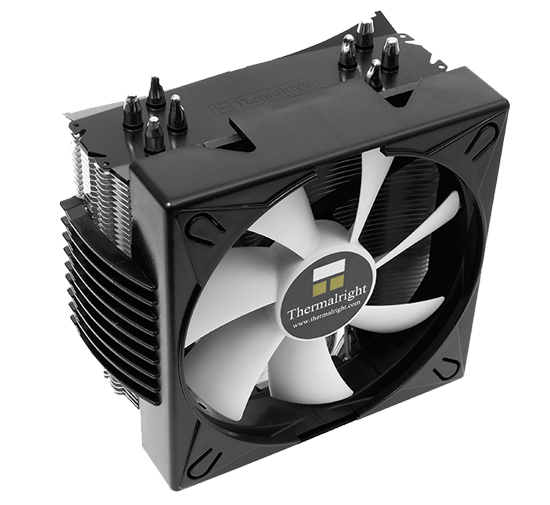

Establecida en 2001, Thermalright es una empresa consolidada que tiene una larga historia de producir algunos de los mejores disipadores por aire que existe actualmente en el mercado. Fue en el 2009 cuando Thermalright introdujo su línea de True Spirit. Actualmente la línea dispone de tres modelos principales para presupuestos diferentes. Están los modelos con ventiladores de 90mm, 120mm y 140mm.

En esta reseña, vamos a probar la revisión más actual de su modelo con ventilador de 120mm. El True Spirit 120M BW Rev. A que promete ofrecer rendimiento, silencio y mayor compatibilidad debido a su pequeño tamaño. ¡Vamos a probarlo!

Características

Aquí está una pequeña lista de las características principales del True Spirit 120W BW Rev.A.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 21

  • Construido sobre la base del disipador por aire True Spirit el más pequeño del mundo
  • Hecho específicamente para dueños de gabinetes con factor MicroATX y mini-ATX
  • Compatible universalmente con todos los sockets modernos del mercado
  • Base de cobre con un diseño convexo para garantizar la máxima eficiencia térmica entre el procesador y el disipador

 Especificaciones Técnicas

Thermalright True Spirit 120M BW Rev.A
Compatible con socket Intel LGA 2011/115x/1366/775 and AMD AM2/AM2+/AM3/AM3+/FM1/FM2
Dimensión 132 mm x 57 mm x 145 mm
Peso 480 g
Tubos de transmisión de calor 4 unidades con 6 mm de grosor
Aletas T = 0.4 mm ; brecha = 1.8 mm
Numero de aletas 46
Base de cobre Cobre puro C1100 niquelado
Distancia de tarjeta madre a aleta 30 + 8 = 38 mm
Thermalright TY-121-BW
Dimensión 120 mm x 120 mm x 25 mm
Velocidad de rotación max. (+/-10%) 1300 RPM
Velocidad de rotación min. (+/-10%) 600 RPM
Flujo de aire max. 46.19 CFM
Sonoridad max. 25.4 dB(A)
Peso 145 g
Conector 4 pines

Empaque Y Contenido

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 31

Thermalright opta por un tema amarillo y negro para el empaque principal del True Spirit 120M BW Rev.A. Es un diseño sencillo pero muy efectivo para llamar la atención.Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 41

Aparte de lo usual, que es indicar las características y las especificaciones, el empaque también presume los premios otorgados por varios sitios de hardware.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 51

Los accesorios están en su propia caja pequeña de cartón. Dentro de la caja encontraras lo siguiente:

  • Un anclaje de montaje
  • Una placa de montaje
  • Varios tornillos diferentes
  • Un manual de usuario
  • Una bolsa de pasta térmica Chill Factor

Una Mirada Más Cercana

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 61

Dirigido al mercado de MicroATX y mini-ATX, el disipador mide apenas 132mm x 57mm x 145mm con un peso de 480g. Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 71

El calor viaja de la base a través de 4 tubos de transmisión de calor hasta llegar a las 45 aletas de aluminio. Las aletas tienen un diseño inclinado para minimizar la resistencia al flujo de aire.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 81

Los tubos de transmisión de calor están doblados ligeramente hacía un lado para evitar que el disipador interfiera con las ranuras de memoria RAM de tu tarjeta madre.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 91

La base de cobre niquelado tiene un acabado de espejo.Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 101

En la parte superior del disipador, se encuentra una placa plástica de color negro que forma parte del mecanismo para fijar el ventilador. También se puede ver el logotipo de Thermalright impreso.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 111

El ventilador PWM con modelo TY-121-BW viene dentro de un marco de plástico que facilita la instalación. Este ventilador gira entre 600 – 1300RPM y genera un flujo máximo de aire hasta 46.19 CFM.

Instalación

Después de terminar de leer las instrucciones de instalación, procedimos a instalar el disipador.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 121

El primer paso es insertar los cuatro tornillos a la tarjeta madre para atornillarlos con los separadores.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 131

Luego, se posiciona el anclaje de montaje encima y se fija con cuatro tornillos.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 141

Por último se instala el disipador y se fija este con una placa de montaje y dos tornillos.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 151

Existe bastante espacio entre el ventilador y la primera ranura de memoria RAM. Esto es buena noticia para los usuarios de memorias RAM con disipadores altos.

Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - 161

La mala noticia es que no se puede utilizar la primera ranura de PCI-E debido al marco de plástico del ventilador que resalta.

Metodología De Pruebas

Todas las pruebas se ejecutan de acuerdo a los siguientes lineamientos.

  • Las pruebas se realizan en un banco de pruebas al aire libre. Esto descarta el gabinete como un factor que influya en las temperaturas.
  • Se seleccionó la pasta térmica Noctua NT-H1 a utilizar durante las pruebas debido a su excelente conductividad térmica. Para la aplicación, se utilizó el método que consiste en poner un punto pequeño de pasta térmica en medio del procesador.
  • Para eliminar inconsistencias debido al control de PWM, se programa la velocidad de los ventiladores de tal manera que siempre funcionan al 100% de su capacidad.
  • Se ejecuta el programa de Prime95 para poner una carga de trabajo al procesador que le exige trabajar al 100% durante un periodo de 15 minutos. Se utiliza el programa de HWMonitor para monitorear las temperaturas durante las pruebas.
  • Debido a que las pruebas no se realizan en un laboratorio con temperatura controlada, los resultados se presentan en temperatura delta (la diferencia de restar la temperatura observada a la temperatura del ambiente).

Utilizamos el siguiente equipo de pruebas:

Procesador: Intel Core i5-4670K @ 4.5GHz
Tarjeta Madre: Asus Maximus VI Gene
RAM: 2 x 4GB G.Skill TridentX 2400Mhz
Tarjeta de Video: EVGA GeForce GTX 780 Ti
SSD: ADATA S511 120GB
Fuente de Poder: Seasonic Platinum 860W

Resultados

 Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - GraficaEl True Spirit 120M BW Rev.A solamente estuvo unos pocos grados a tras de los otros disipadores por aire. Francamente nos sorprendió su rendimiento a pesar de ser el más pequeño de todos.

Pros

  • Compatible con memorias RAM con disipadores altos
  • Buen desempeño térmico
  • Precio accesible

Contras

  • No soporta un segundo ventilador.
  • Interfiere con la primera ranura PCI-E.
Disipador de Aire, Thermalright True Spirit 120M BW Rev.A [Reseña] - webadictos-premio-oroThermalright diseñó el True Spirit 120M BW Rev.A con el objetivo de ofrecer un disipador por aire poderoso que no ocupe mucho espacio. Por su diminutivo tamaño, es ideal para los dueños que poseen o buscan utilizar gabinetes de tamaño microATX o mini-ITX. Pocos disipadores en el mercado pueden presumir un  bajo costo con un alto rendimiento. Y el True Spirit 120M BW Rev.A es uno de ellos.

Aunque no fue el líder en nuestras pruebas en términos de rendimiento, el True Spirit 120M BW Rev.A se desempeñó bien a pesar de su tamaño. Su diseño y capacidad le permite lidiar con un overclock de 4.5GHz con el i5-4670k. Y lo hace con un nivel de ruido aceptable.

Pero quizás el punto más atractivo es su precio razonable ya que lo puedes encontrar en el mercado por solamente $44 dólares que equivale a 575 pesos aproximadamente. Es una buena inversión que no te deja en bancarrota.
