Tarjeta madre ASUS H81M-A para procesadores Intel de 4ta generación [Reseña]

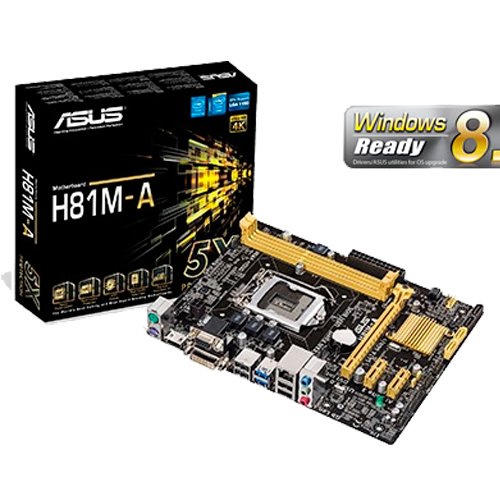

En esta ocasión nuestros amigos de ASUS nos traen otra placa madre orientada al sector comercial, pero esta vez de la mano de Intel para la nueva línea de procesadores de 4ta Generacion (Haswell) con socket 1150, La H81M-A con chipset H81.

Las características de la motherboard según la página del fabricante son:

CPU

• Intel® Socket 1150 para la 4ª generación de procesadores Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®
• Soporta CPU Intel® 22 nm
• Soporta Intel® Turbo Boost Technology 2.0

Chipset

• Intel® H81
• Memoria
• 2 x DIMM, Max. 16GB, DDR3 1600/1333/1066 MHz Non-ECC, Un-buffered Memory
• Dual Channel Arquitectura de memoria
• Compatible con Intel® Extreme Memory Profile (XMP)

Gráfica

• Procesador gráfico integrado
• Compatible con salida Multi VGA: puertos HDMI/DVI/RGB
  • Compatible con DVI con una resolución máxima de 1920 x 1200 @ 60 Hz
  • Compatible con HDMI con una resolución máxima 4096 x 2160 @ 24 Hz
  • Compatible con RGB con una resolución máxima de 1920 x 1200 @ 60 Hz
• Memoria compartida máxima de 1024 MB
• Compatible con Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
• Pantalla dual independiente compatible con HDMI/DVI y D-Sub

Slots de expansión

• 1 x PCIe x16
• 2 x PCIe 2.0 x1

Almacenamiento

• 2 x puerto(s) SATA 6Gb/s, yellow
• 2 x puerto(s) SATA 3Gb/s, dark brown
• Compatible con Intel® Rapid Start Technology, Intel® Smart Connect Technology

Red

• Realtek® 8111G, 1 x Controladora de red Gigabit

Audio

• Realtek® ALC887 8 canales CODEC de audio de alta definición*2
  • Compatible con: Jack-detection, Multi-streaming, Jack-retasking en panel frontal

Puertos USB

• 2 x puerto(s) USB 3.0/2.0 (2 en panel posterior, azul)
• 8 x puerto(s) USB 2.0 (4 en panel posterior, negro, 4 en placa)

E/S panel trasero

• 1 x Teclado PS/2 (violeta)
• 1 x Ratón PS/2 (verde)
• 1 x DVI
• 1 x D-Sub
• 1 x HDMI
• 1 x Red (RJ45)
• 2 x USB 3.0 (azul)
• 4 x USB 2.0
• 3 x Jack(s) de audio

E/S Internos

• 2 x Conector(es) USB 2.0 soporta(n) 4 USB 2.0 extra
• 1 x Conector(es) TPM
• 2 x Conector(es) SATA 6Gb/s
• 2 x Conector(es) SATA 3Gb/s
• 1 x Conector(es) ventilador de CPU (1 x 4 -pin)
• 1 x Conector(es) ventilador chasis (1 x 4 -pin)
• 1 x Cabezal de salida S/PDIF
• 1 x Conector de alimentación EATX de 24 contactos
• 1 x Conector de alimentación ATX 12V de 4 contactos
• 1 x Conector de audio en panel frontal (AAFP)
• 1 x Conector de altavoz interno
• 1 x Conector en panel frontal
• 1 x Jumper Clear CMOS

Accesorios

• Manual de usuario
• Protección de E/S
• 2 x Cable(s) SATA 6Gb/s

Esta placa a su vez cuenta con otras características propias que ASUS ha incorporado para hacer más amena la experiencia del usuario, así como facilitar la configuración de la misma, cabe destacar que se ha hecho énfasis en proteger la integridad física de la placa en base y estas son:

• ASUS 5X Protección – Protección completa que provee la mejor calidad, fiabilidad y Durabilidad

• USB 3.0 Boost (UASP Support) – 170% transferencias más rápidas que el USB 3.0

• HDMI & DVI Outputs – Entretenimiento Visual en alta definición

• New UEFI BIOS – Más amigable, más fácil y más intuitivo con información útil.

• Network iControl – Manejo del ancho de banda de la red en tiempo real.

Adentrándonos un poco más al ASUS 5X Protección, es una protección para la placa madre de posibles cortos y/o variaciones de la energía eléctrica, haciendo énfasis en 5 puntos de seguridad (por eso el nombre 5X).

DIGI+ VRM -> Preciso Control Energético: estabilidad Duradera. Ajuste dinámico y menores temperaturas pueden aumentar significativamente la habilidad de overclock.

Fusibles en DRAM -> Protección mejorada a sobre corriente en DRAM, prevención a daños por corto circuito. El Polyswitch integrado (Fusible reseteable) previene daños por corto circuito y sobre corriente. Esto se extiende más allá de los puertos E/S hacia la DRAM para resguardar el tiempo de vida del sistema y sus dispositivos.

Guardias ESD -> Protección ESD mejorada, Tiempo de vida de los componentes extendida. En las tarjetas madre, hay diminutos ICs cerca o alrededor de los puertos E/S o conectores tal como USB/LAN/Video. Gracias a estos ICS de protección ESD de ASUS, las tarjetas madre ASUS están libres de interferencia electroestática y daños.

Capacitores solidos 5K-Horas -> Las tarjetas madre ASUS utilizan capacitores ultra durables de 5K Horas (5K Hrs. @ 105°C; 50K Hrs. @ 65°C) para mayor durabilidad, Tiempo de vida aumentado, y rendimiento térmico mejorado.

Puertos E/S de acero inoxidable Extra Durable – > El panel trasero E/S de las tarjetas Madre ASUS están hechos de acero inoxidable fuerte y resistente a la corrosión, el cual está dotado de una fina capa de óxido de cromo para aumentar las propiedades anti corrosivas. Pasando 72 horas en la prueba de resistencia al spray salino, el panel trasero E/S de acero inoxidable de ASUS tienen un tiempo de uso tres veces mayor comparado con paneles ordinarios.

El USB 3.0 Boost que nos permite hasta 170% más velocidad de transferencia sobre un puerto USB 3.0 normal, cabe señalar que donde hemos visto una mejora muy significativa en cuanto a velocidad se refiere es en los discos duros externos que requieren una toma de corriente, en los USB 3.0 depende mucho de la marca y de las características propias del USB.

Galería de imágenes

Plataforma de pruebas

BIOS

A continuación presentamos el UEFI BIOS en su modo EZ en el cual podemos ver los principales parámetros de nuestra Motherboard para configurar de una manera rápida y sencilla la velocidad de los ventiladores que disponemos en nuestro sistema, cambiar la prioridad del arranque, cambiar el rendimiento del sistema al modo que queramos, ya sea para ahorra energía o utilizar un perfil de alto rendimiento y también incluye un monitor para checar temperaturas del CPU y MB.

Ahora tenemos el menú principal del BIOS en donde podemos ver fecha y hora de nuestro sistema y ponerlo en español o asignarle un password para que solo el administrador pueda entrar a hacer algún cambio.

La siguiente opción nos pareció muy interesante y es algo que no habíamos visto en un bios antes, ASUS incluye en esta versión de bios un menú de favoritos, para añadir una pagina del mismo bios a manera de acceso directo y no tengamos que estar navegando dentro de la misma bios para buscarlo.

Para los entusiastas y amigos del Overclock tenemos el Ai Tweaker, en esta parte del BIOS podemos modificar diversos parámetros para poder realizar un OC más estable, si eres un usuario que no tiene conocimiento o experiencia en este campo te recomendamos que no muevas ni modifiques nada a este apartado ya que podrías dañar tu sistema, si hicieras algo y no te acuerdas de cómo estaba te recomendamos presionar la tecla F5, que cargará los valores predeterminados del BIOS.

En el siguiente apartado tenemos las opciones avanzadas, acá podemos habilitar, deshabilitar varias opciones dentro del sistema que estemos usando, un ejemplo muy claro sería que si disponemos de una tarjeta de sonido externa, en este apartado podemos deshabilitar la tarjeta de audio integrada, para que no exista conflicto entre ambas.

En esta sección del BIOS podemos ver las temperaturas a las que están sometidas los diversos componentes de la placa madre, así como las velocidades de los diversos ventiladores que tengamos instalados en nuestro sistema, podemos modificar las velocidades incluso, haciendo nuestro equipo más silencioso bajando los RPM o subiendo las RPM para tener mejor enfriamiento, aunque el ruido del ventilador se verá incrementado. Incorpora 3 perfiles, turbo, silencioso y estándar y uno más que es el manual donde se puede modificar a gusto del usuario.

En esta sección del BIOS podemos habilitar el modo de arranque y diversas configuraciones de inicio del sistema.

Ya por ultimo tenemos en esta sección la utilidad ASUS EZ Flash 2 que sirve para actualizar el BIOS desde un USB o nuestro disco duro, previamente descargado el archivo .CAP de la página de ASUS, igual tiene un apartado para guardar perfiles de OC, cualquier modificación que hayamos hecho en toda la BIOS.

Ahora pasemos al software que incluye ASUS en la mayoría de sus Placas Madre se trata del ASUS Al Suite III, un poderoso software que nos permite hacer y modificar diversos parámetros de nuestro sistema sin tocar el BIOS a un modo más sencillo e intuitivo, en relación con su antecesor ha mejorado significativamente, la interfaz es más clara y más fácil de configurar, este software todo en uno permite acceder a cantidad de funciones sin necesidad de abrir y cerrar diferentes utilidades.

Software, benchmarks y OC

En esta ocasión, solo por referencia hicimos dos pruebas sintéticas, Cinebench y 3DMark Vantage, por limitaciones del chipset no fue posible incrementar el OC al procesador a más de 4.5 MHz, las memorias no las pudimos subir a 1866 MHz por limitaciones del mismo ya que soporta como maximo 1600 MHz.

3DMark Vantage

 Cinebench
