Las unidades de esta línea están orientada a los usuarios que buscan una fuente de poder solida con amplio rendimiento a un precio que no daña la economía de sus bolsillos. Indudablemente uno de los puntos más fuertes es que todas las unidades S12G cuentan con la certificación 80PLUS ® Gold. Seasonic está ofreciendo muchas opciones para elegir ya que están disponibles en potencias de 450W, 550W, 650W y 750W.
Hoy tenemos una unidad de esta nueva línea en nuestro banco de pruebas y es el modelo de S12G-750 de 750W. Veamos lo que tiene que ofrecer.
Características
Al ser un producto de la marca Seasonic, las expectativas sobre la fuente de poder S12G-750 aumentan. Empezamos la revisión conociendo algunas de las características primordiales de esta nueva línea.
- Certificación de 80PLUS ® Gold
- Convertidor DC a DC
- Polímero Conductivo Condensadores de aluminio sólidos
- Condensadores electrolitos de alta confiabilidad hasta 105 ℃
- Control de ventilador inteligente y silencioso
- Corrección activa del factor de potencia de 99%
- Alta salida de 12V
- Ventilador Ball Bearing de 120mm
- Soporte para configuración multi-GPU
- Alta ventilación
- Conectores de chapa de oro
- Entrada universal AC
- 5 años de garantía
Especificaciones técnicas
Procedemos a ver las especificaciones técnicas oficiales que nos proporciona Seasonic en la siguiente tabla:
Modelo | S12G-750 (SSR-750RT Active PFC F3) |
---|---|
Especificaciones de Intel | ATX12V / EPS12V |
Dimensiones | Largo 140mm x Ancho 150mm x Alto 86mm |
Característica de protección | OPP / OVP / UVP / OCP,/ SCP / OTP |
Eficiencia | 80 PLUS Gold / Energy Star / ErP Lot 6 2013 |
Materiales peligrosos | WEE / RoHS |
Rango de entrada de corriente (AC) | 100-240V 10-5A 50-60Hz |
Conectores | Conector para M/B 24/20 pines x 1 (550mm), Conector para CPU 8/4 pines x 1 (550mm)Conector para CPU 8 pines x 1 (550mm), PCIe 8/6 pines x 4, Periféricos 4 pines x 4, SATA x 10, Floppy x 1 |
La siguiente tabla es muy importante porque nos detalla de manera precisa el voltaje y amperaje de cada línea. El dato más importante es la carga máxima del riel de 12V ya que este es el que alimenta a tu procesador, la tarjeta madre, las tarjetas gráficas y los otros componentes:
Voltaje de salida DC | +3.3V | +5V | +12V | -12V | +5Vsb |
---|---|---|---|---|---|
Carga Máxima | 20A | 20A | 62A | 0.3A | 2.5A |
Carga combinada | 100W | 744W | 3.6W | 12.5W | |
Salida Total | 750W |
Empaque
La Seasonic S12G-750 viene en una caja coloreada de color azul. Encontramos algunas especificaciones del producto en el empaque. La fuente de poder con todos sus accesorios viene en una simple caja de cartón con el logotipo de Seasonic en color azul con un pequeño brillo.
Encontramos los siguientes accesorios dentro de la caja de cartón:
- El cable de alimentación
- Una tarjeta de la garantía
- Un manual de usuario
- Cuatro tornillos para sujetar la fuente de poder a tu gabinete
- Tres organizadores de velcro
- Ocho cinchos
- Una calcomanía de Seasonic
Como es de costumbre con las unidades de Seasonic, la fuente de poder viene protegido dentro de una base gruesa de hule espuma. Los cables están amarrados ordenadamente para facilitar su empaque.
Vista Exterior

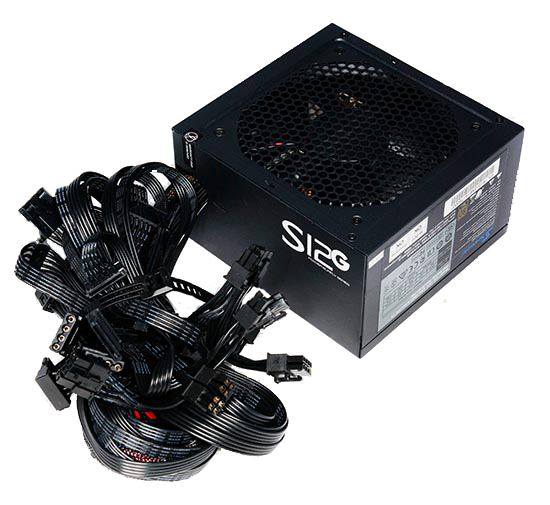

La unidad tiene un acabado mate de color negro. Al no ser una fuente de poder modular, los cables están conectados directamente al interior de la fuente de poder. Los cables tienen un diseño plano excepto el cable ATX 20+4 pines.
La unidad cuenta con un ventilador de 120mm para introducir aire fresco al interior para enfriar los componentes internos. La parrilla que protege el ventilador tiene un diseño en forma de panal.
En la parte trasera de la S12G-750, encontramos el escape de panal para facilitar la salida del aire caliente. También está presente el logotipo de Seasonic en color blanco que hace una buena combinación con el contraste azul. Y debajo de ello, está el conector para el cable de alimentación y el switch para apagar y encender la unidad.
En un costado, Seasonic nos pone las especificaciones técnicas del producto en caso de que necesitamos consultarlas rápidamente.
Vista Interior
Desarmamos nuestra S12G-750 para investigar qué tipos de componentes electrónicos trae por dentro. No les recomendamos que hagan lo mismo con su fuente de poder, ya que va a quedar anulada la garantía al romper el sello que esta sobre uno de los tornillos.
A primera vista, los componentes internos están limpiamente distribuidos en un espacio reducido. Los diferentes cables están soldados y amarrados para evitar que perturben a los otros componentes electrónicos. El cable de poder del ventilador está cubierto por un plástico transparente para protegerlo de daños.
El ventilador de 120mm es de marca ADDA y puede alcanzar velocidades hasta 2200 RPM generando un flujo de aire de 75 CFM. Al utilizar un ventilador más económico, Seasonic fue capaz de disminuir el costo de la unidad.
Al igual que las otras unidades de Seasonic, el capacitor en la parte principal de la unidad es fabricado por Nippon Chemi-Con y certificado a 470uF, 450V y 105C. Esta vez encontramos el capacitor en color azul en lugar de café.
Los capacitores secundarios también son provenientes de Nippon Chemi-Con.
Hay cuatro disipadores de aluminio presentes en diferentes ubicaciones de la unidad que sirve como una refrigeración pasiva para extraer el calor de los componentes electrónicos.
Pruebas
Nuestra metodología de prueba es algo diferente a los otros sitios de hardware. Debido a que no tenemos acceso a herramientas especializadas como osciloscopios, monitores de consumo de energía y probadores de carga que cuestan miles de dólares, nuestro método de prueba se limita al uso de un multímetro digital para medir el voltaje de los rieles de 3.3V, 5V y 12V.
Optamos por medir cada riel desde el conector ATX de 24 pines porque nos ofrece una lectura más precisa que realizar una medición utilizando un software. Primero medimos la fluctuación de los rieles de 3.3V, 5V y 12V con el sistema en reposo dentro del sistema operativo por un periodo de 15 minutos. Posteriormente con la ayuda de Prime95 y Furmark, aplicamos una carga intensiva de trabajo tanto a nuestro procesador como tarjeta gráfica para maximizar la tensión y consumo de energía durante 15 minutos.
Utilizamos el siguiente equipo de pruebas:
Procesador: | Intel Core i7-4770K 3.5Ghz |
---|---|
Tarjeta Madre: | Asus Maximus VI Hero |
RAM: | 2 x 4GB G.Skill TridentX 2400Mhz |
Tarjeta de Video: | Gigabyte GTX 670 |
SSD: | ADATA S511 120GB |
Fuente de Poder: | Seasonic S12G-750 |
Resultados
Según los estándares oficiales de ATX, el nivel de tolerancia aceptable en las fluctuaciones de voltaje es el 5%. Diseñamos la siguiente tabla para que ustedes puedan apreciar de manera clara los niveles de tolerancia aceptables:
Límite Inferior | Voltaje del Riel | Límite Superior |
---|---|---|
3.135V | 3.3V | 3.465V |
4.75V | 5V | 5.25V |
11.4V | 12V | 12.6V |
Procedemos a analizar los resultados obtenidos durante nuestras dos pruebas:
La S12G de 750W demostró una buena regulación de voltaje. En estado de reposo, solo existió una diferencia de 1.8% en el riel de 3.3V, 0.8% en el de 5V y un 1.7% en el de 12V. Sin embargo, la variación está dentro de los límites aceptables. Durante las pruebas con carga del procesador y tarjeta gráfica al 100%, el riel de 3.3V se mantuvo igual mientras la diferencia del 5V disminuyó a 0.4% y el de 12V a 1%.
